[개발보드] 아두이노 Mini D1 nRF24L01

아두이노 Mini D1 친구한테 받은 보드



RF 통신 설정 방법







아두이노 Mini D1  + nRF24L01

1.  기본설정

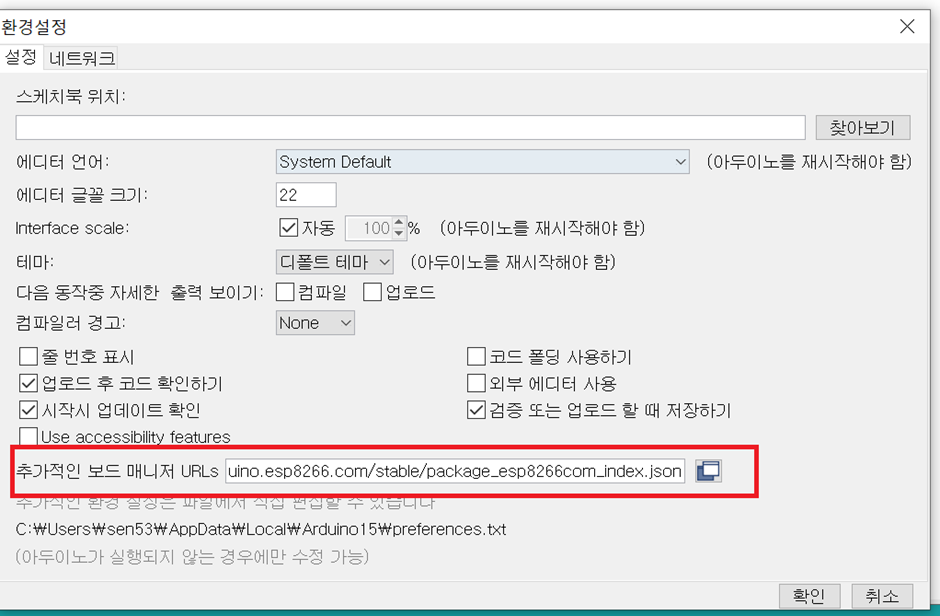

파일 – 환경설정 – 추가적인 보드 매니저 URLs 에 입력

http://arduino.esp8266.com/stable/package_esp8266com_index.json

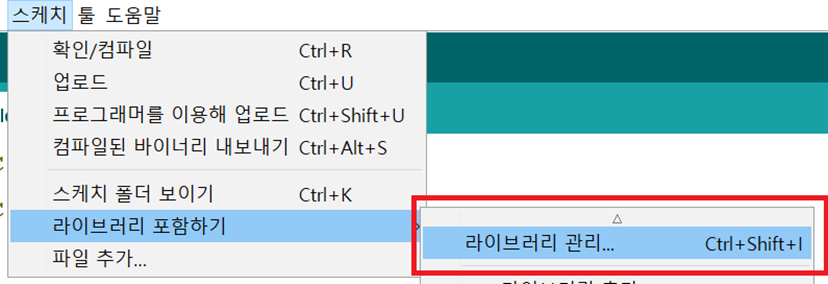

스케치 – 라이브러리 포함하기 – 라이브러리 관리

Nrf24l01 검색

RF24 설치

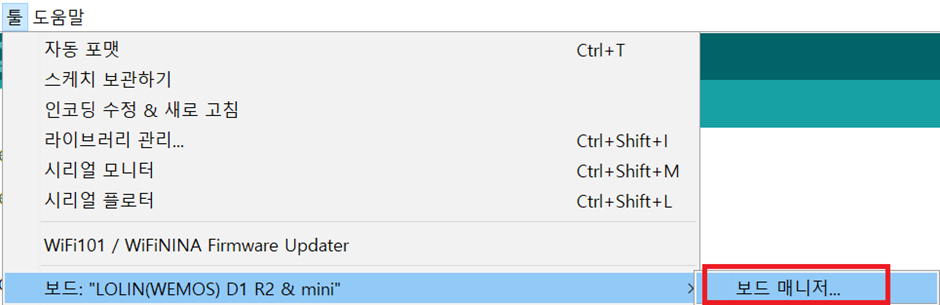

툴 – 보드매니저 –

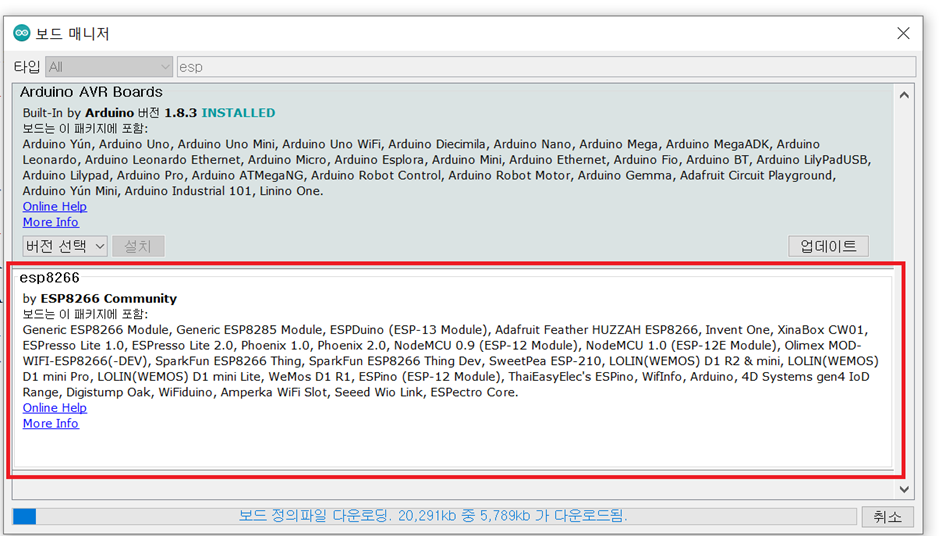

Esp 검색   esp8266 설치  버전 3.0.1

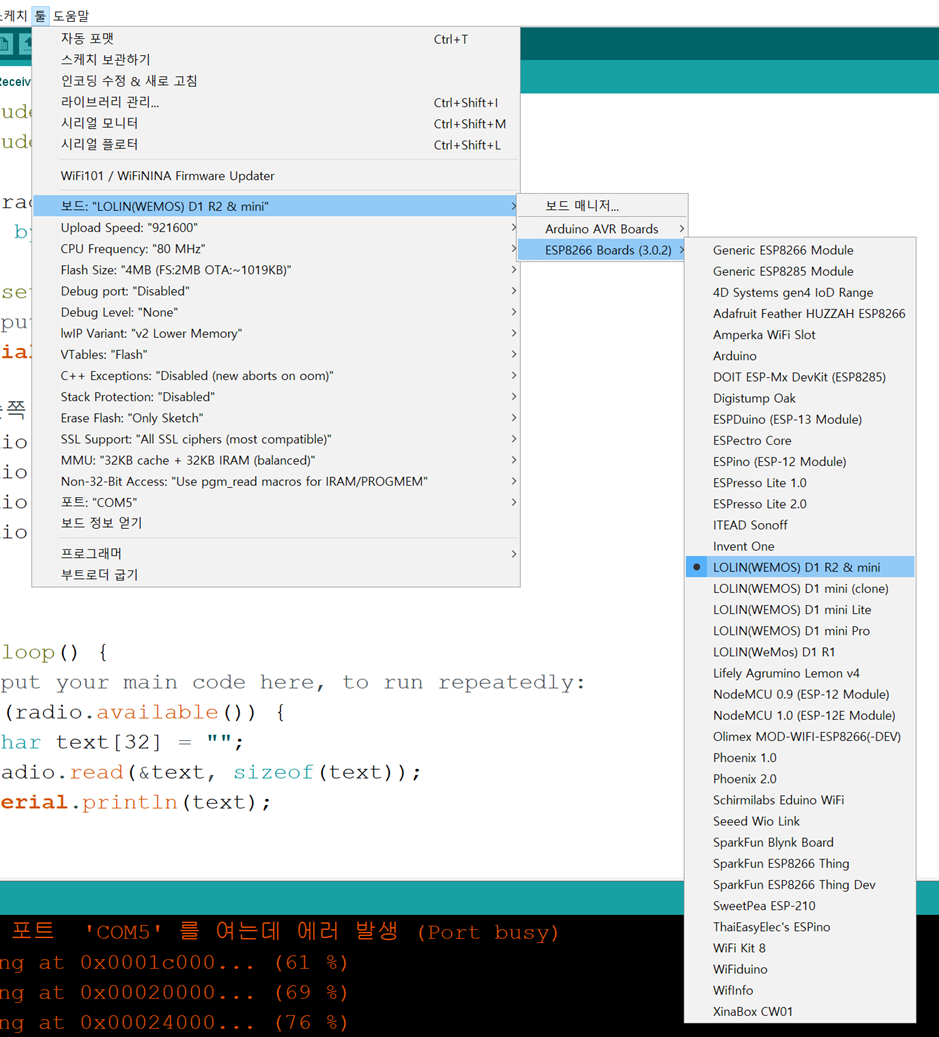

보드 선택

D1 R2 & mini





2. 장치 연결





아두이노 핀배치

https://escapequotes.net/esp8266-wemos-d1-mini-pins-and-diagram/

데이터시트

https://components101.com/wireless/nrf24l01-pinout-features-datasheet



명칭 - GPIO번호 (핀번호)

//      CE    -    2 (D4)

//      CSN   -    15 (D8)

//      MOSI  -    13 (D7)

//      MISO  -   12 (D6)

//      SCK   -   14 (D5)

코드에서는 GPIO번호로 초기화



아두이노 연결 후 포트 확인

Com3 송신 Com5 수신 코드 업데이트



송신 코드

#include <SPI.h> #include "RF24.h"   RF24 radio(2, 15);   //CE , SS const byte address[6] = "00001";   void setup() {   // put your setup code here, to run once:   Serial.begin(115200);   //보내는쪽   radio.begin();   radio.setPALevel(RF24_PA_LOW);   radio.openWritingPipe(address);    radio.stopListening(); // }   void loop() {   // put your main code here, to run repeatedly:   const char text[] = "nRF24l01 Send Test";   radio.write(&text, sizeof(text));   delay(1000); }

수신코드

#include <SPI.h> #include "RF24.h"   RF24 radio(2, 15);   //CE , SS const byte address[6] = "00001";   void setup() {   // put your setup code here, to run once:   Serial.begin(115200);   //받는쪽   radio.begin();   radio.setPALevel(RF24_PA_LOW);   radio.openReadingPipe(1,address); //0 -> 1      radio.startListening(); // }   void loop() {   // put your main code here, to run repeatedly:   if (radio.available()) {     char text[32] = "";     radio.read(&text, sizeof(text));     Serial.println(text);   } }





동작





참고

https://www.youtube.com/watch?v=wPDX8vz1kiU

https://m.blog.naver.com/twophase/221132324612
