라즈겜동카페에 가면 나무가방 형식의 조이스틱을 많이 많드는 것을 보았다.
너무나 부러웠다.
그래서 나도 이동식으로 만들어 보고자 헀다.
나무가방은 아니지만..
준비물
보쉬 18V 충전드릴용 L-BOXX 136 보쉬공구박스 - 지마켓
http://item.gmarket.co.kr/detailview/item.asp?goodscode=1646679230
조이스틱 분리형 레버 - 알리익스프레스 2개 14454
https://ko.aliexpress.com/item/1005001599827750.html?spm=a2g0o.order_list.0.0.21ef140fersXaU&gatewayAdapt=glo2kor
아케이드 푸시버튼 30mm - 알리익스프레스 - 20개 12303
mdf 원목판 9mm 4480
USB 5V-DC 12v 수탭옵 스텝업 모듈 커넥터 2.23달러
https://ko.aliexpress.com/item/1005001732421647.html?spm=a2g0o.order_list.0.0.21ef140fersXaU&gatewayAdapt=glo2kor
=================요정도 추가로 산거

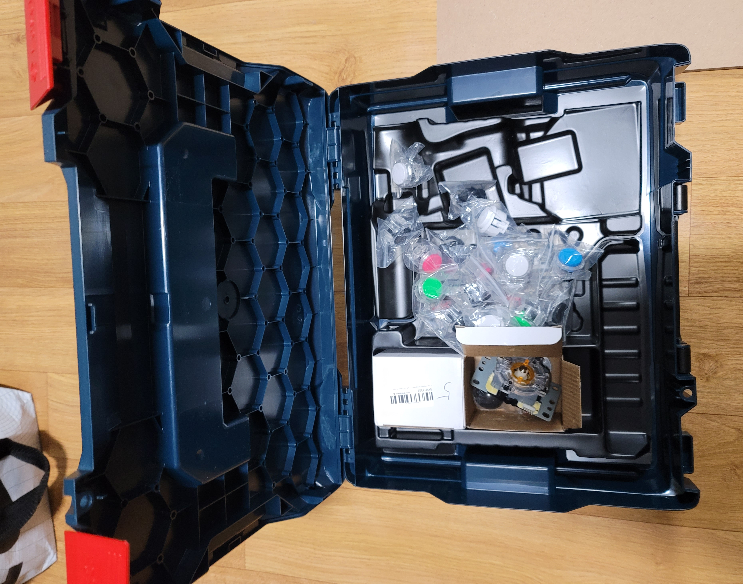

배송받은 재료들
나무판 재단은 320*430 mm

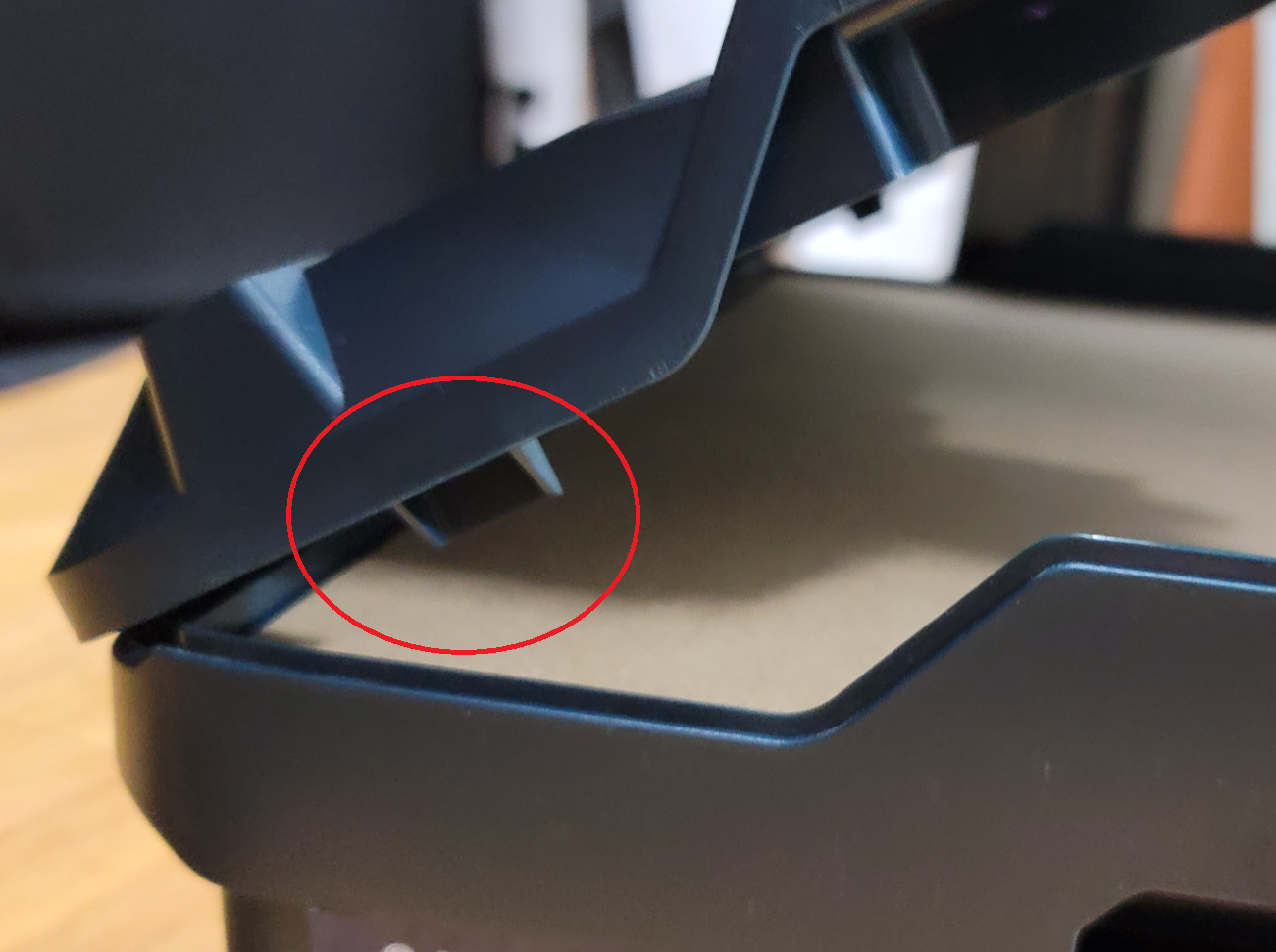

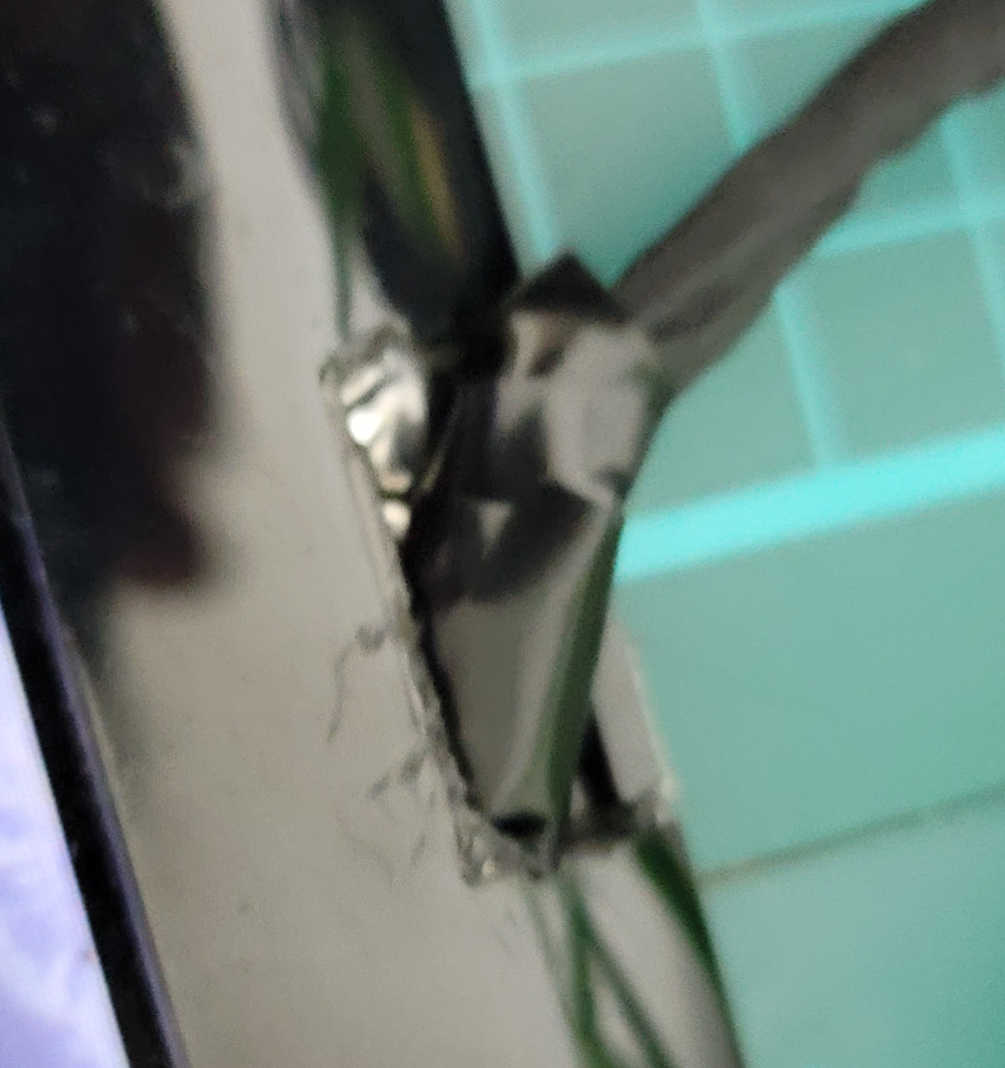

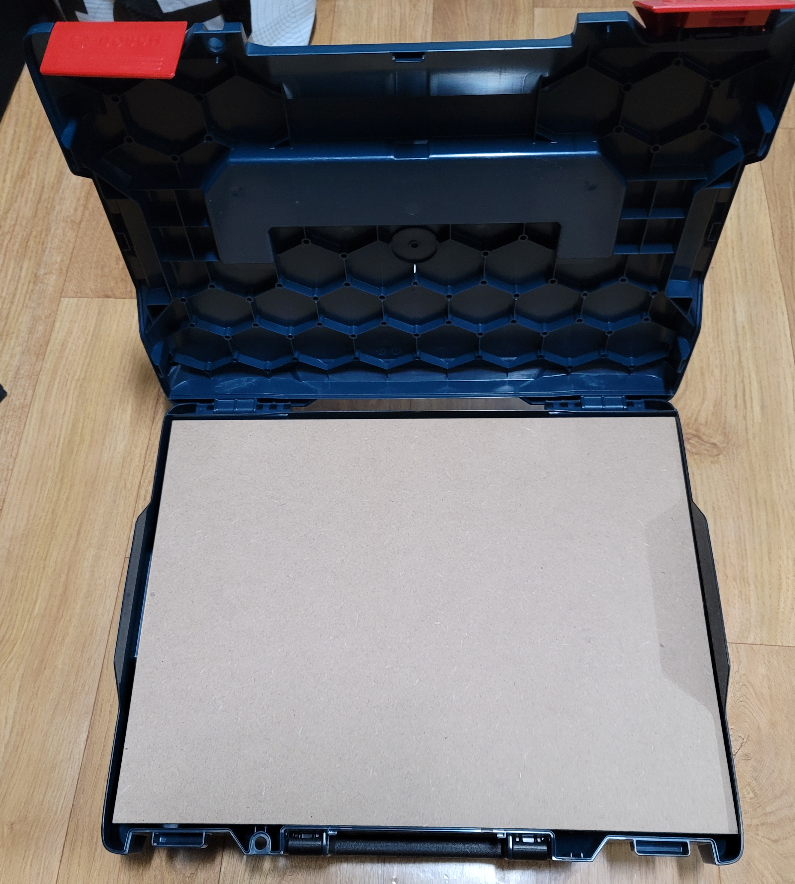

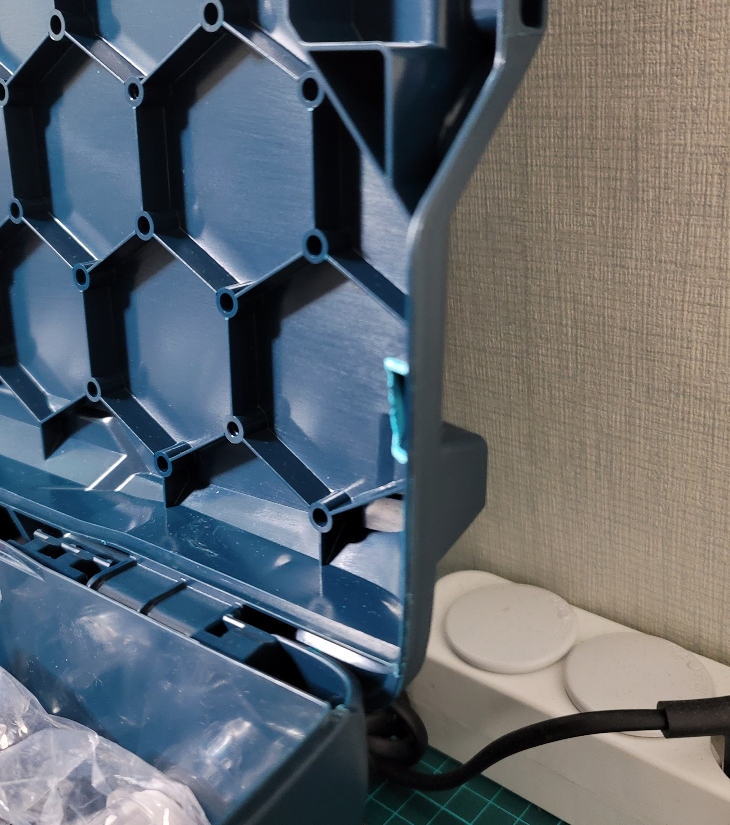

뚜껑이 잘 안닫혀서 보니 나무판과 뚜껑이 부딪히는 부분이 있다.
니퍼로 제거

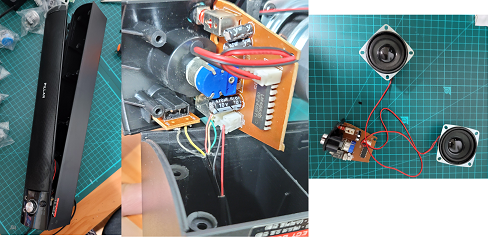

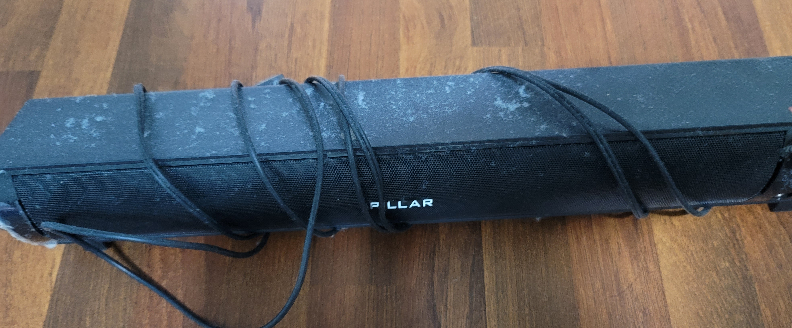

안쓰는 스피커를 사용하기로 했다.
먼지를 닦고 모두 분해..

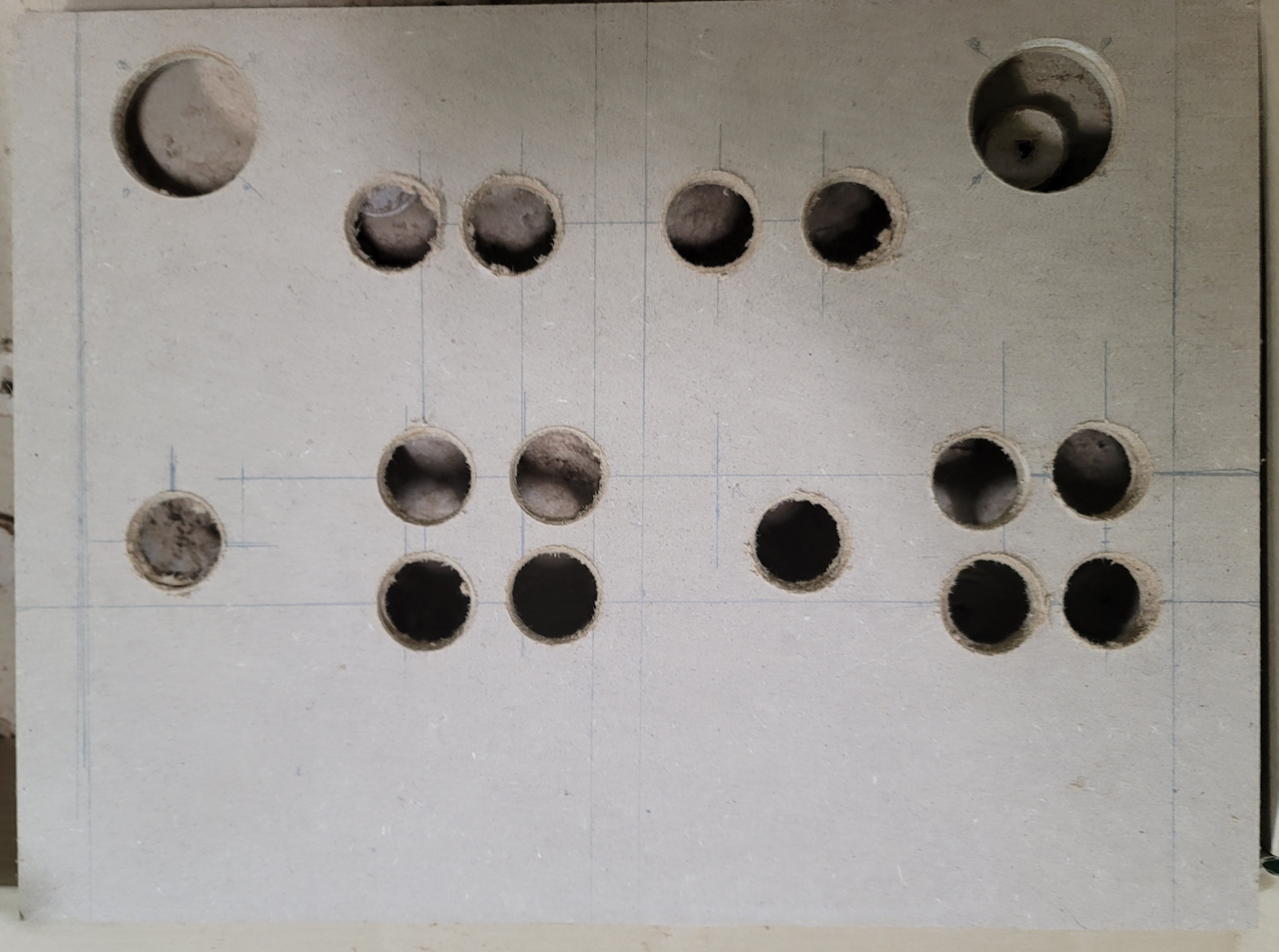

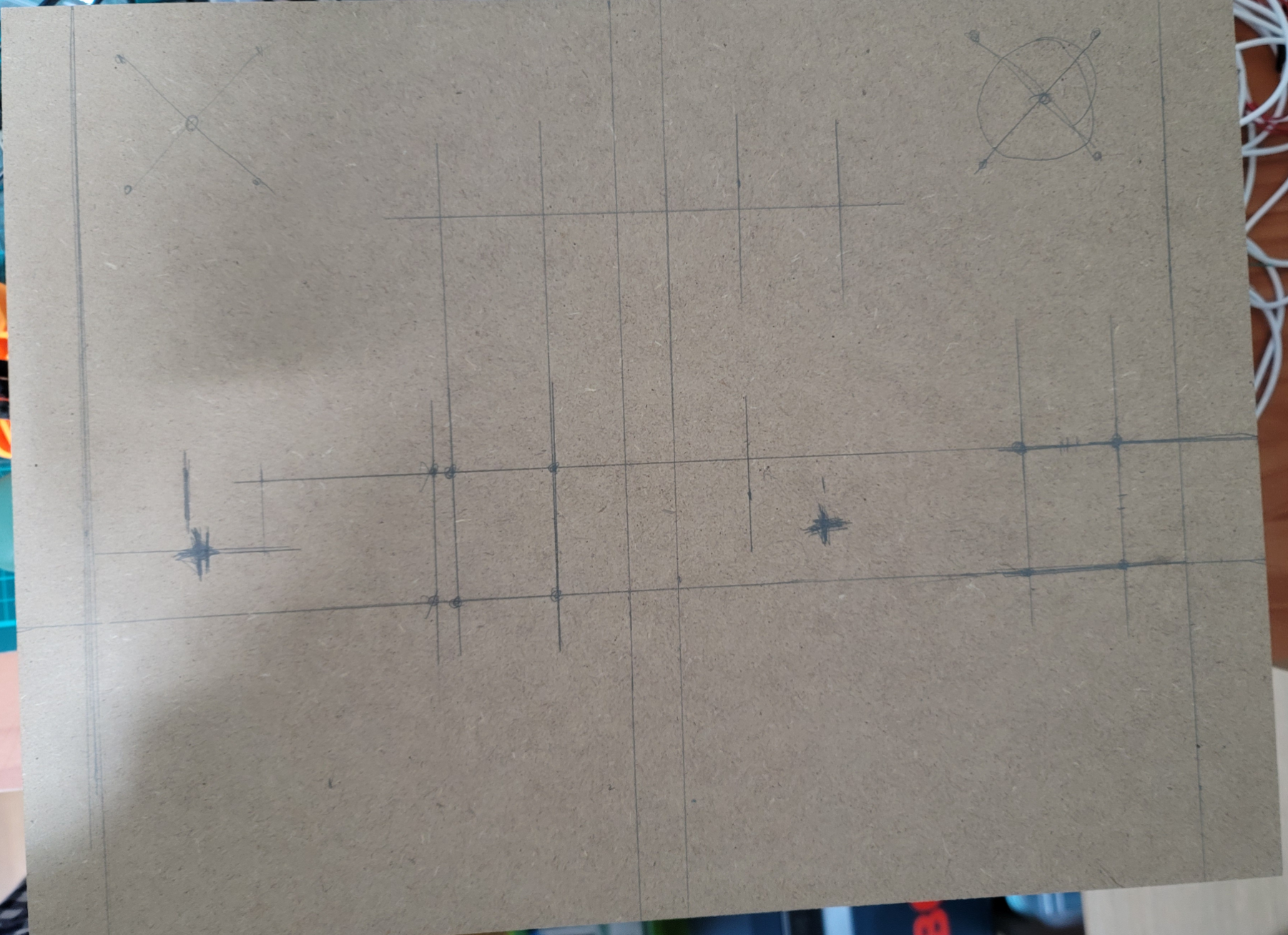

나무판도 뚫을 위치를 정해준다..

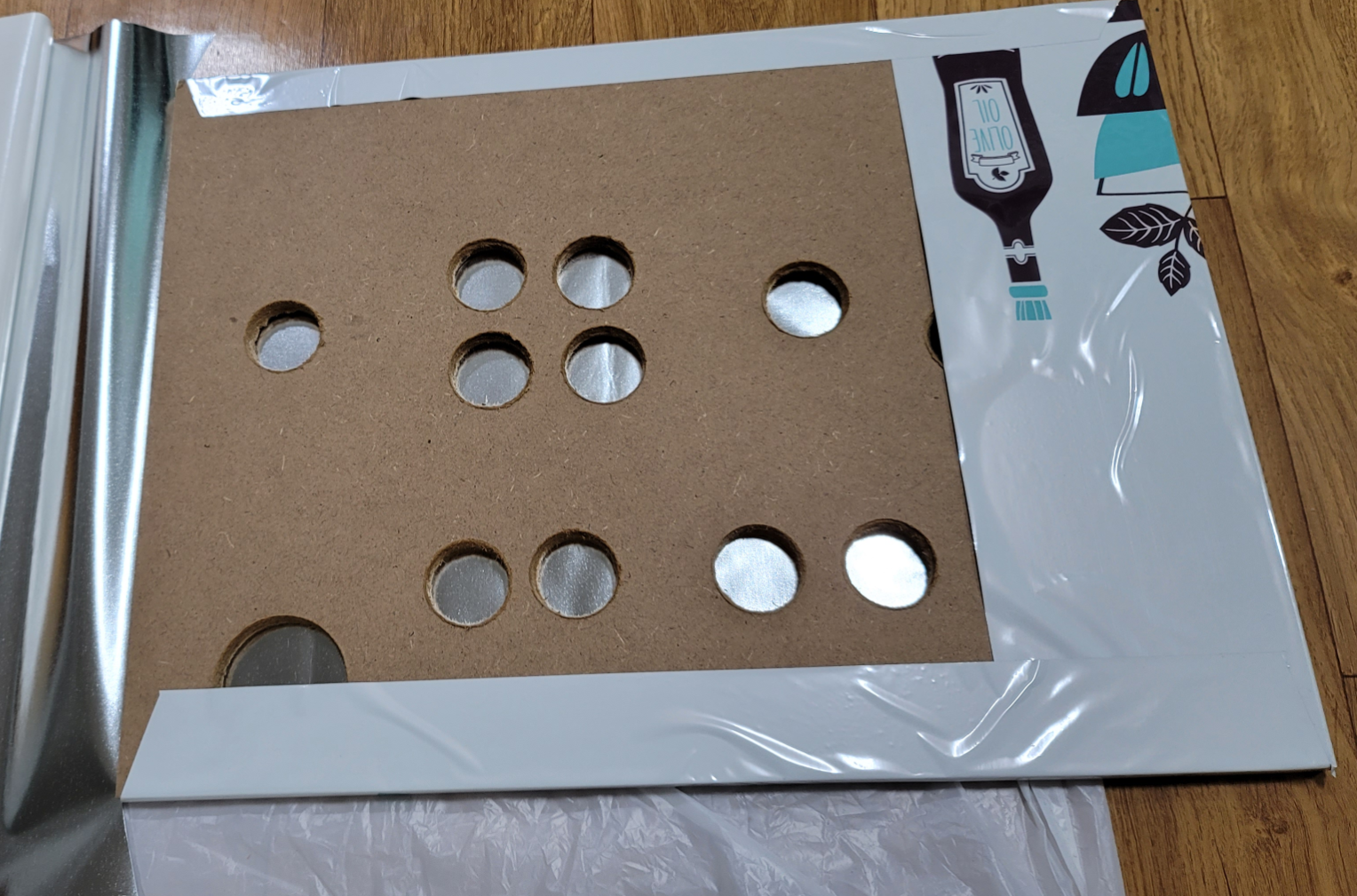

다이소 시트지를 붙여준다..
인터넷엔 더 이쁜 시트지들이 많지만...

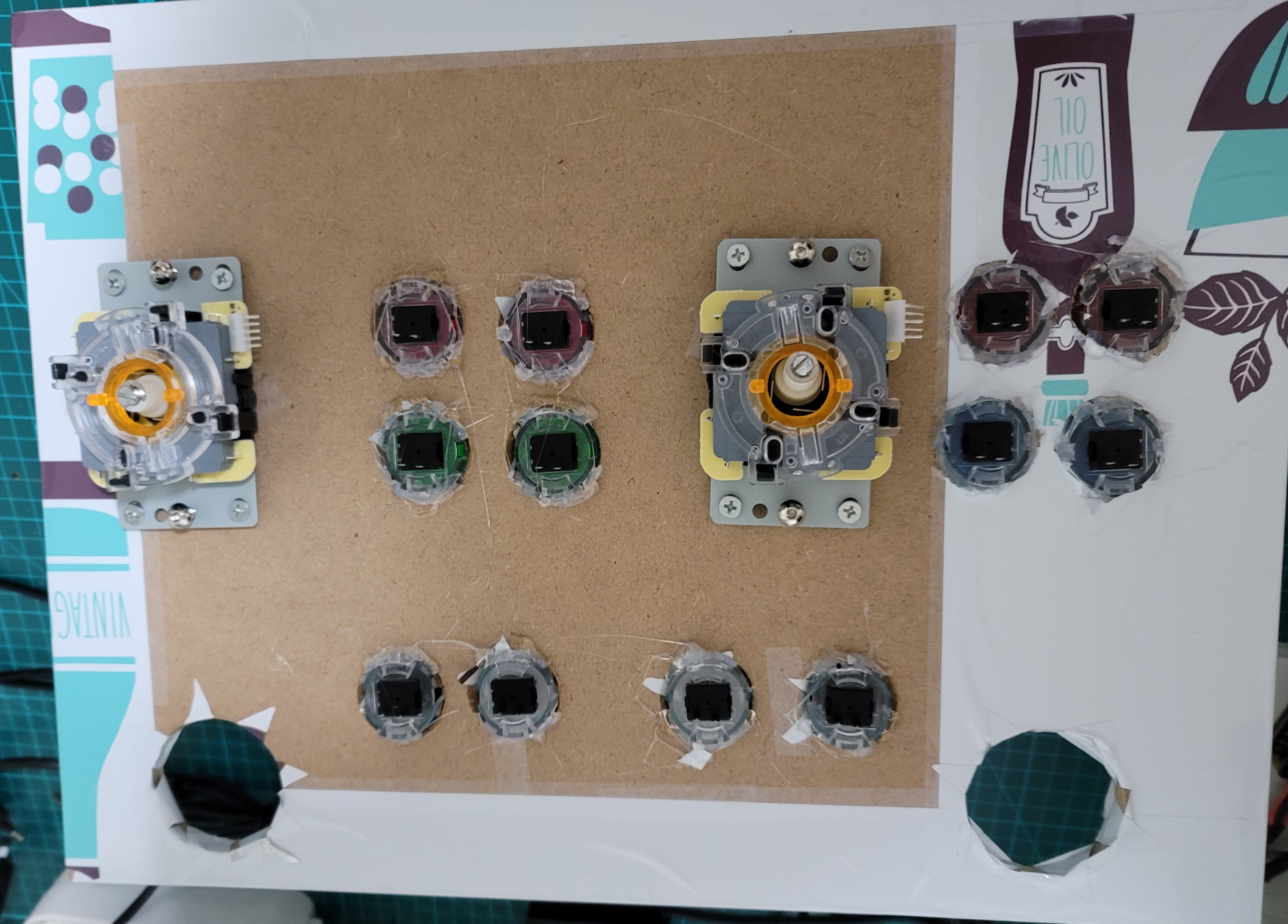

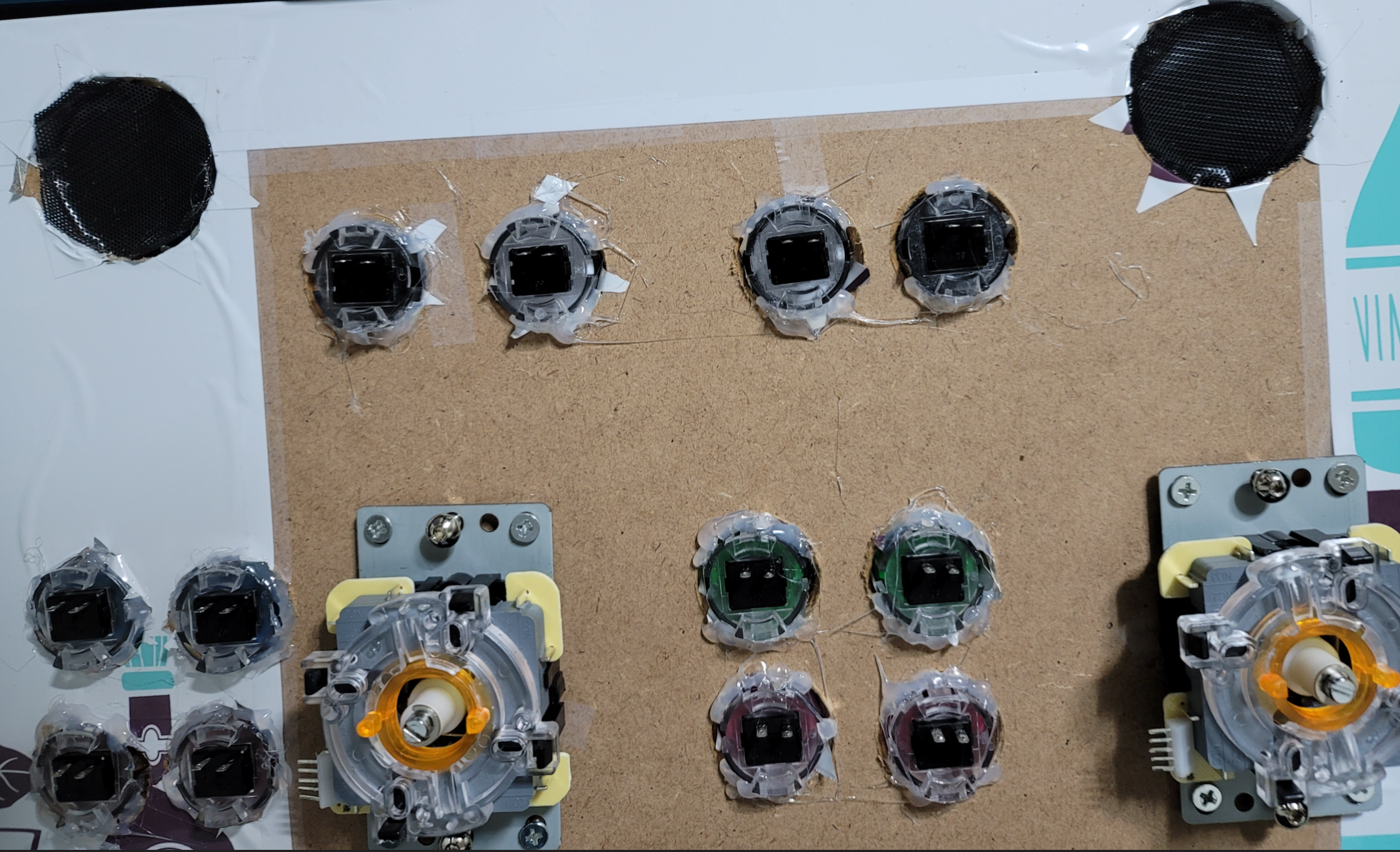

버튼과 조이스틱을 배치하고 글루건으로 고정시켜준다.

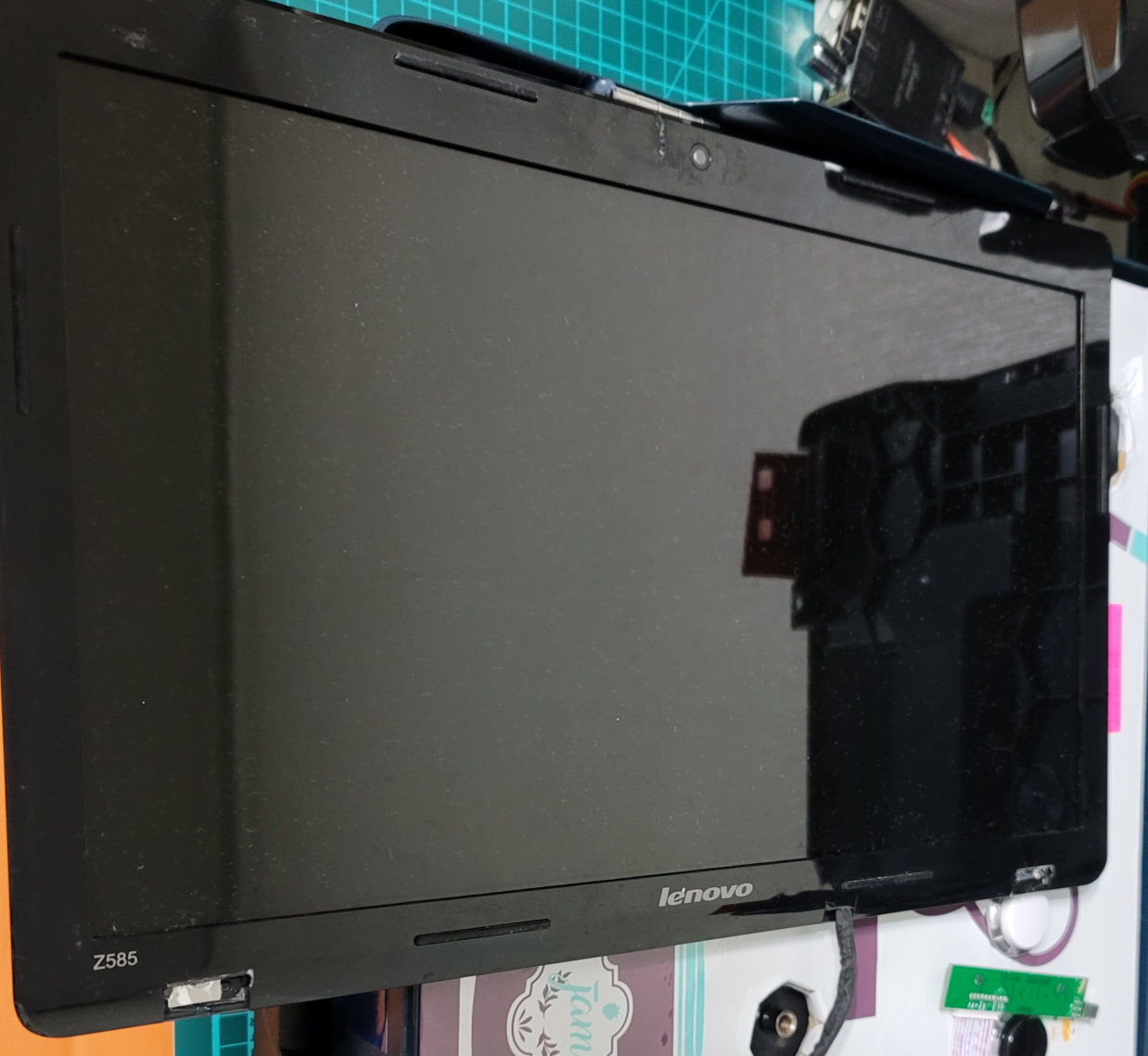

화면은 대학교때 쓰던 레노버 z-585 노트북의 화면은 적축하여 사용했다.
노트북은 고장났기때문에.. 분해..
노트북 화면 패널 뒷편에 보면 패널명이 적혀있는데

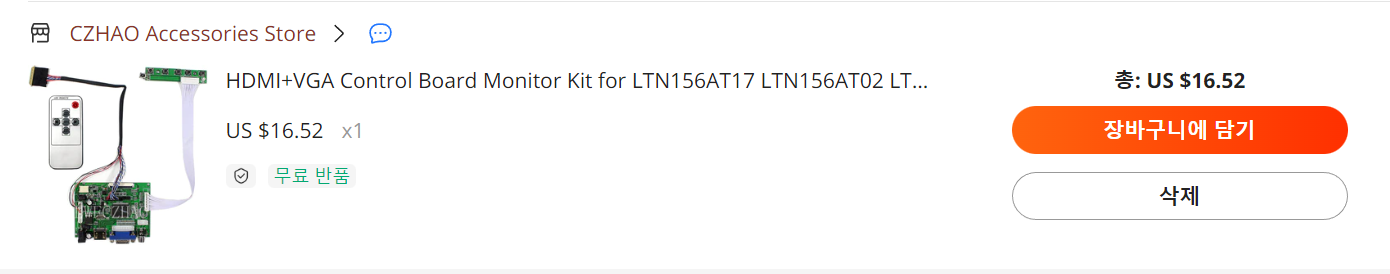

알리익스프레스에서 검색하면 호환 ad보드를 살 수 있다.
내 패널명은 LTN156AT24

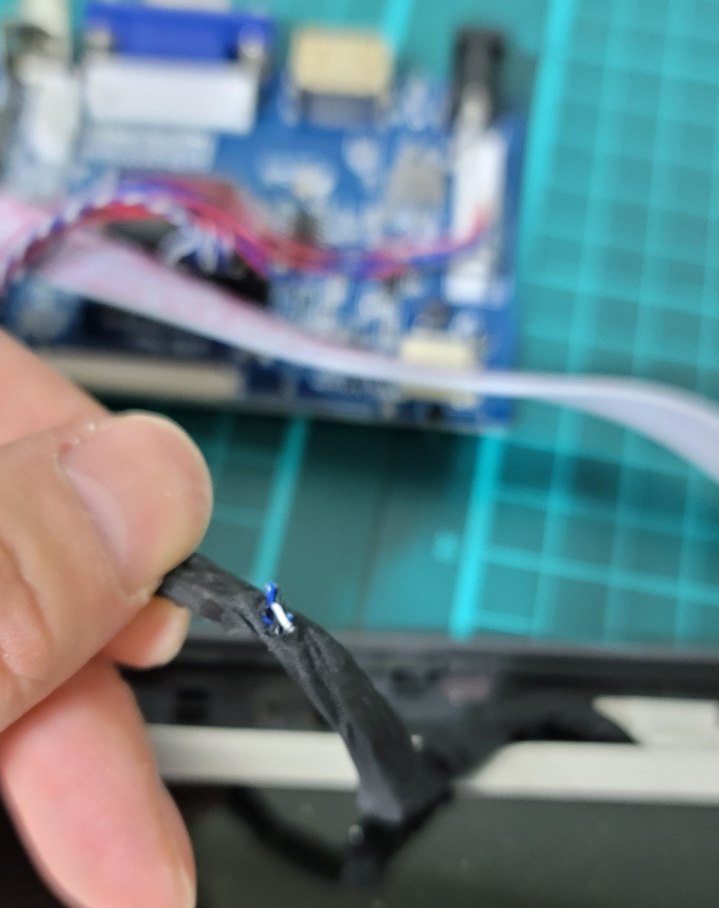

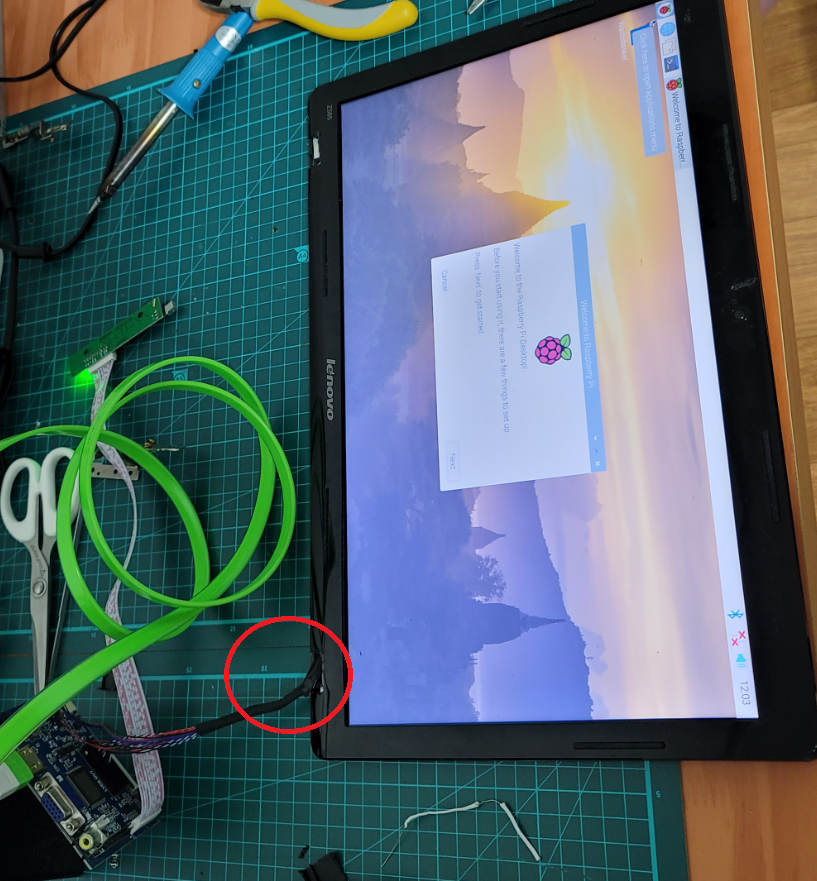

아이고 ad보드 선을 끊어먹었다..
대충 선 피복 벗기고 휘감은 후 전기테이프 테이핑 한 모습...
이쁘진 않다..
일단 화면이 나오므로 그냥 사용하도록 한다.

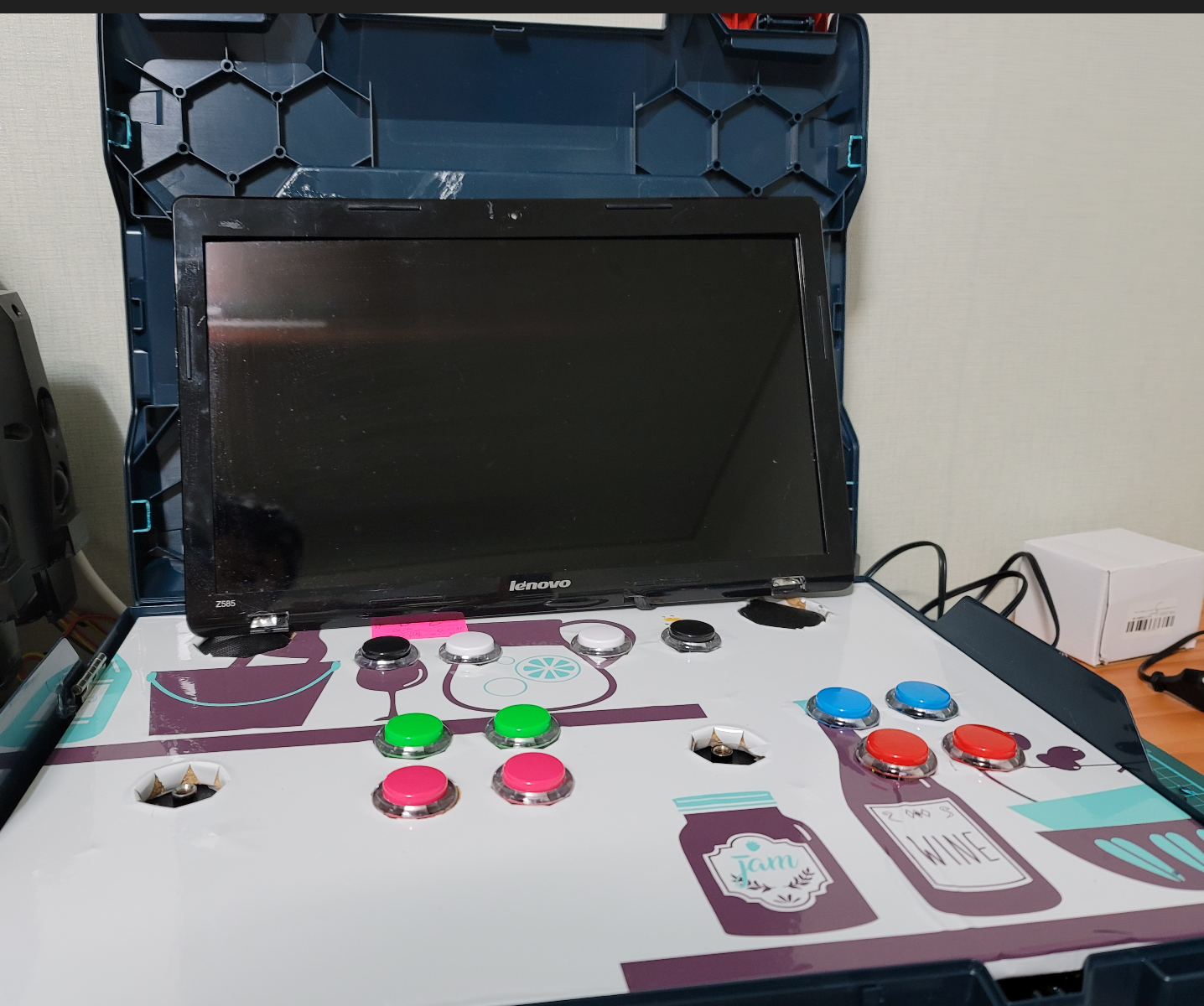

대충 이런식으로 될 예정

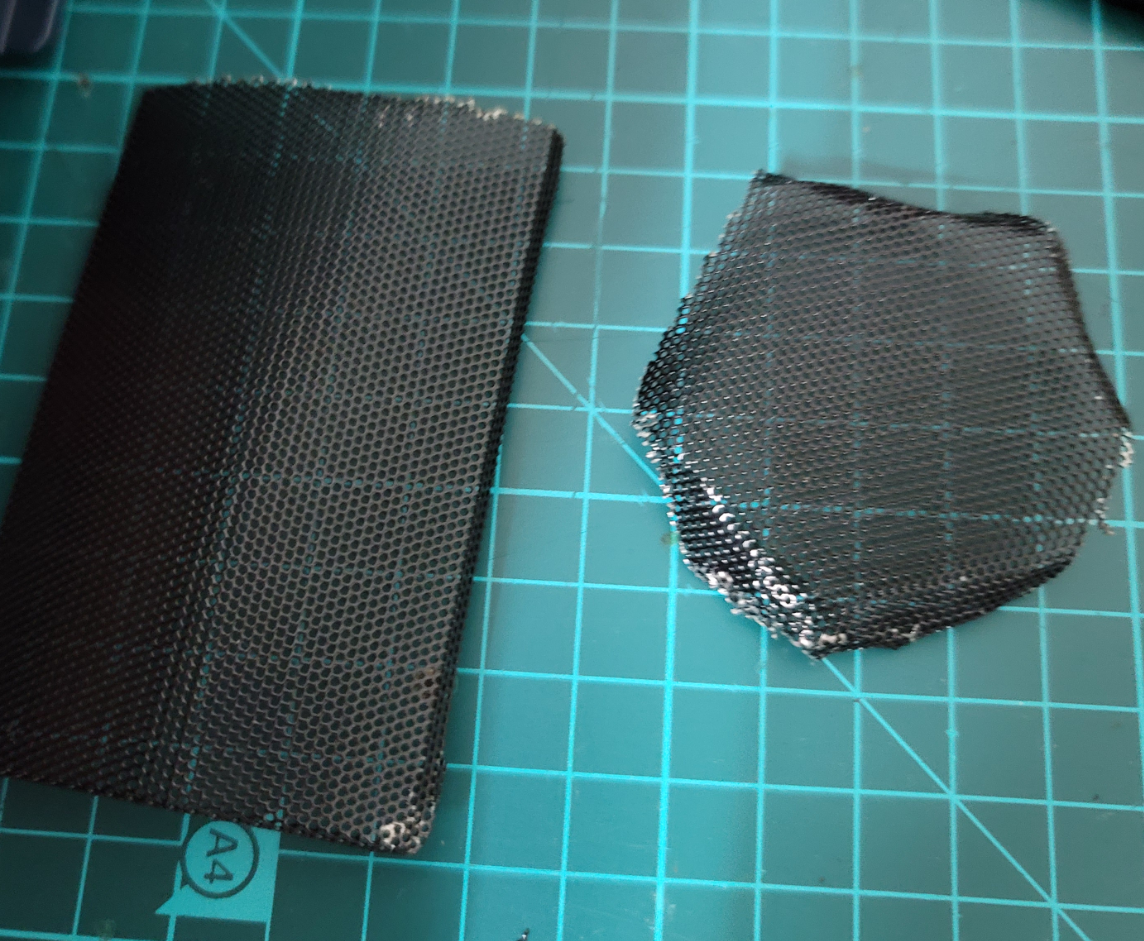

아까 그 스피커 분해하고 남은 철사망 부분
니퍼로 오려준다.
상단 스피커 구멍을 막아준다.
조이스틱을 gpio에 연결하려는데 깔끔하게 할 방법을 고민했다.
음...
음....

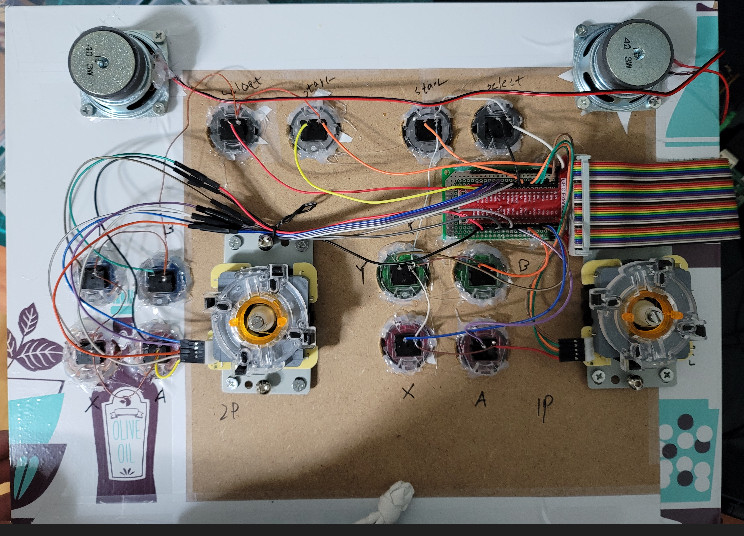

일단 상판에 모두 연결하고 라즈베리파이 전용 케이블로 본체와 이어주면 될 거 같다고 대충 생각..

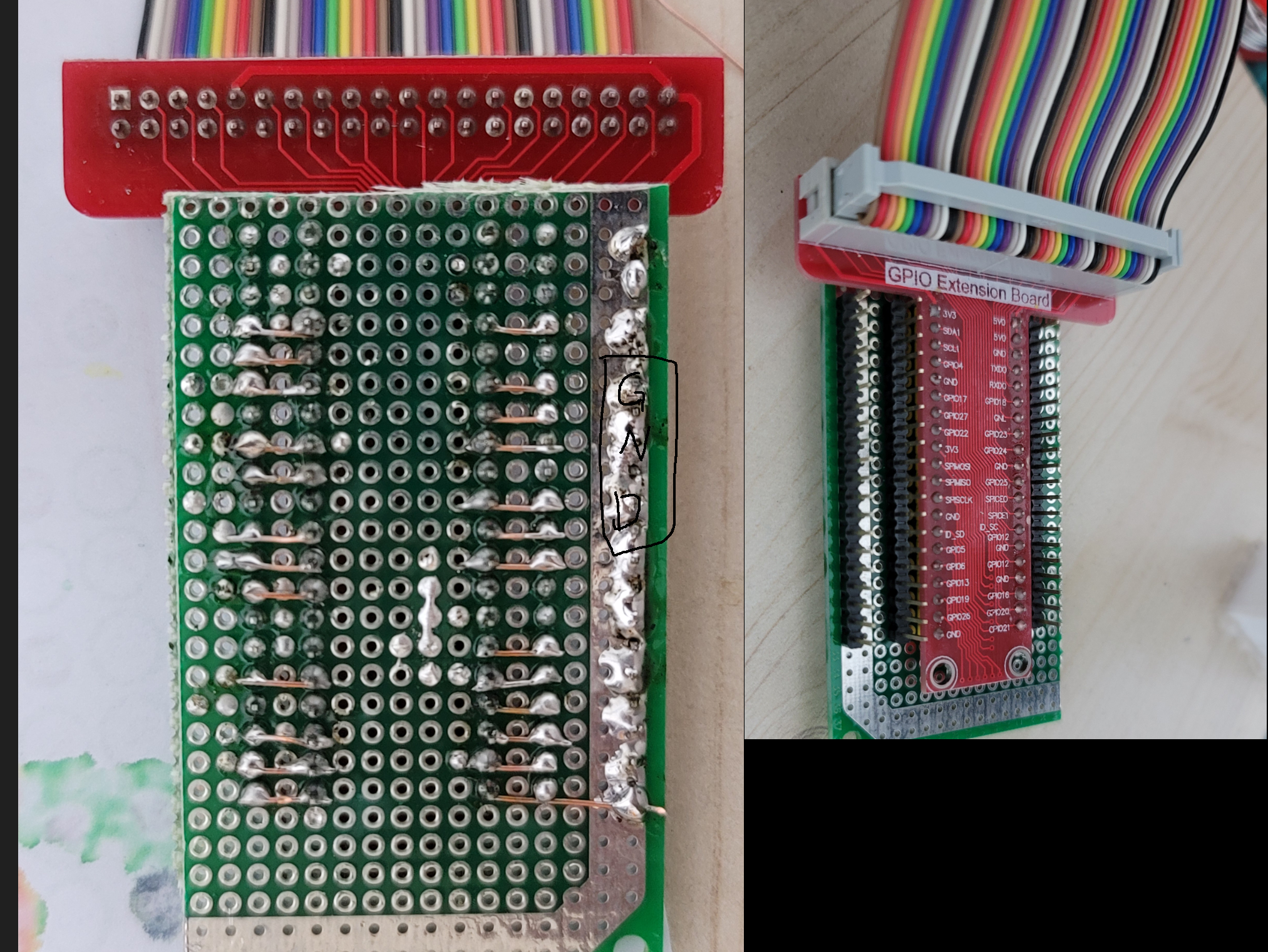

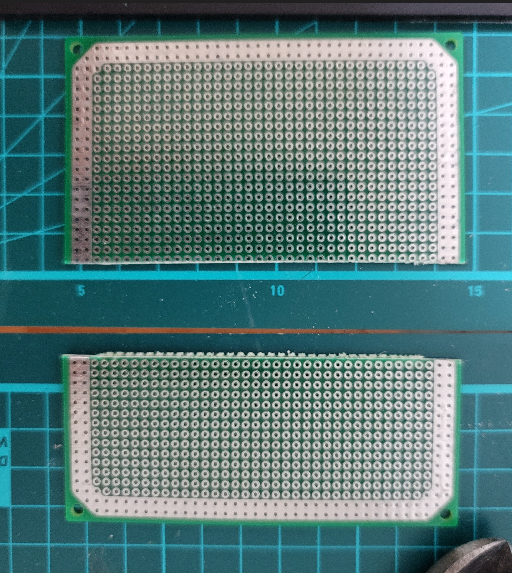

일단 기판을 자르고
선을 연결한다
스피커도 장착

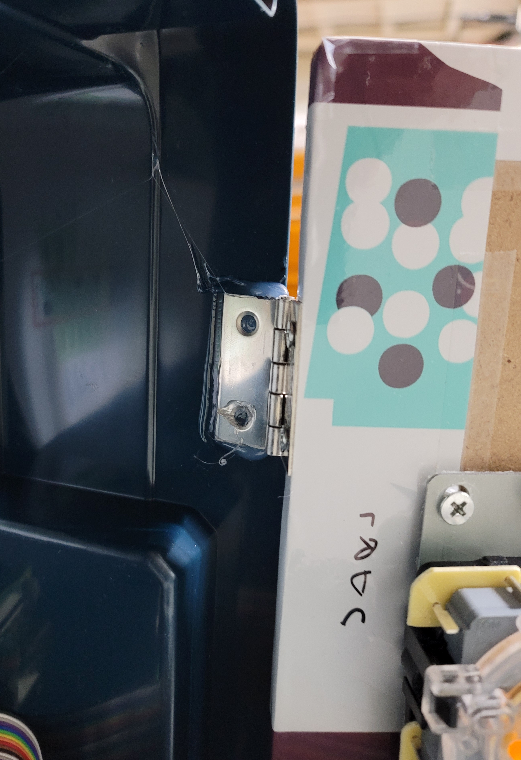

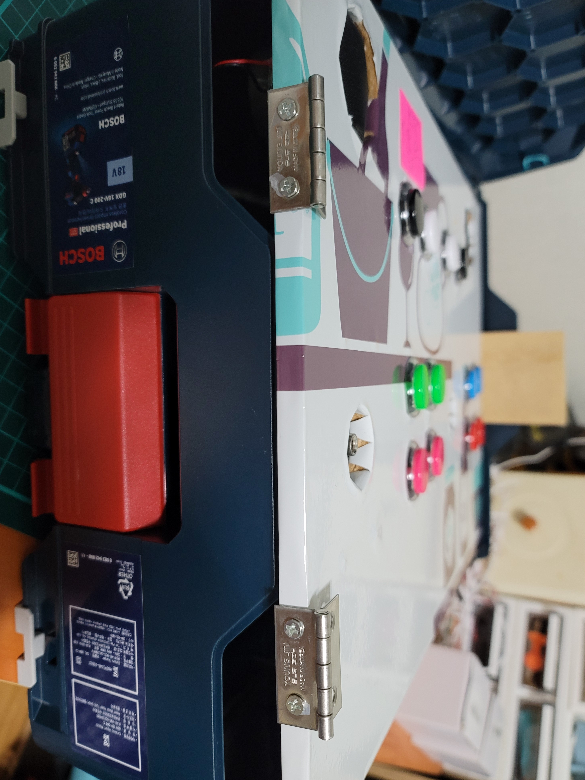

옆으로 열 수 있도록 경첩 장착
글루건 덕지덕지
이상태로 화면 연결 해서 꾹 덮었더니.
화면 깨짐...

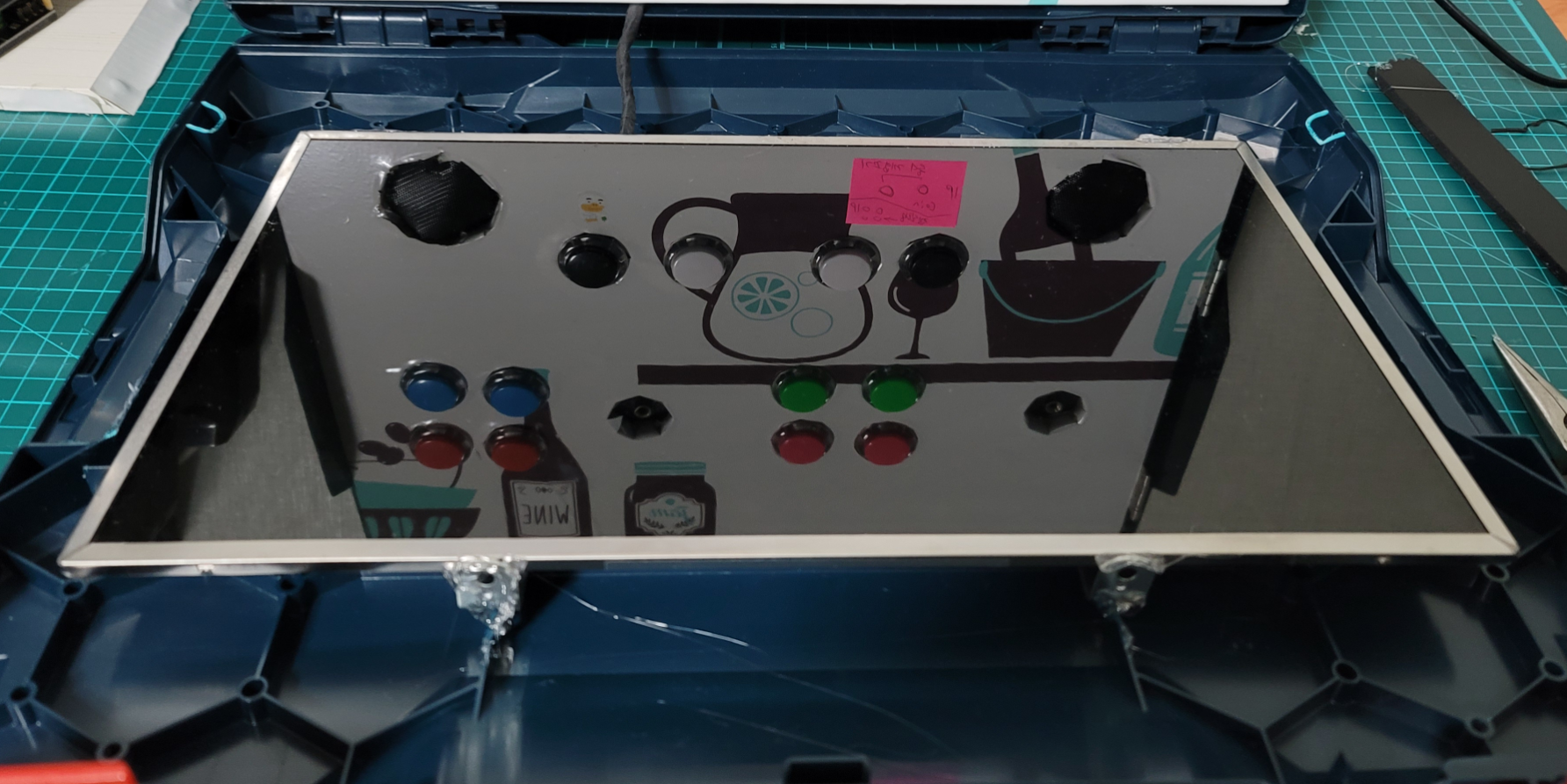

그래서 테두리 빼고 패널만 붙였다..

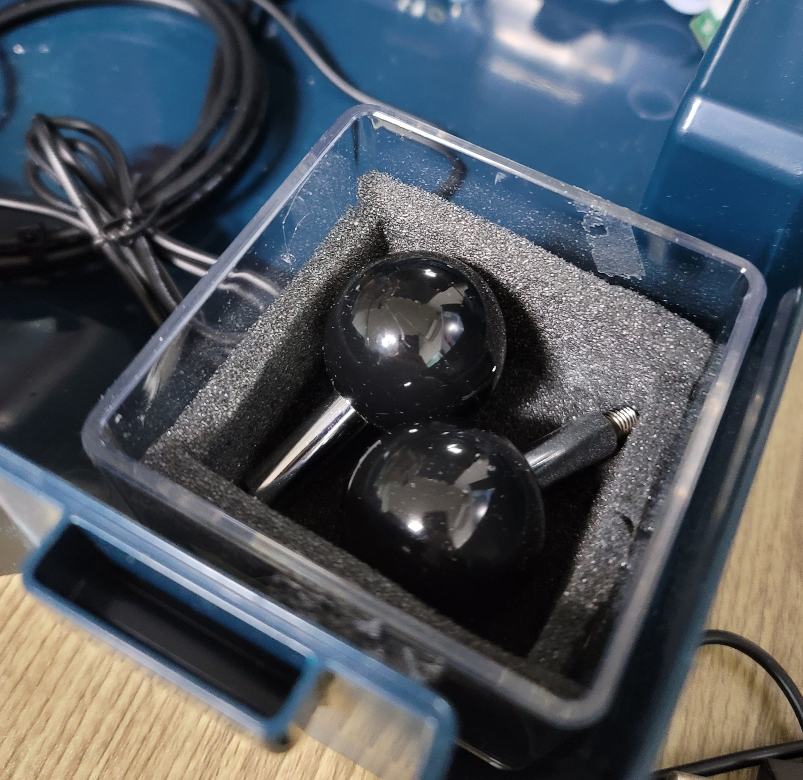

스틱함에 스펀지도 넣어준다.

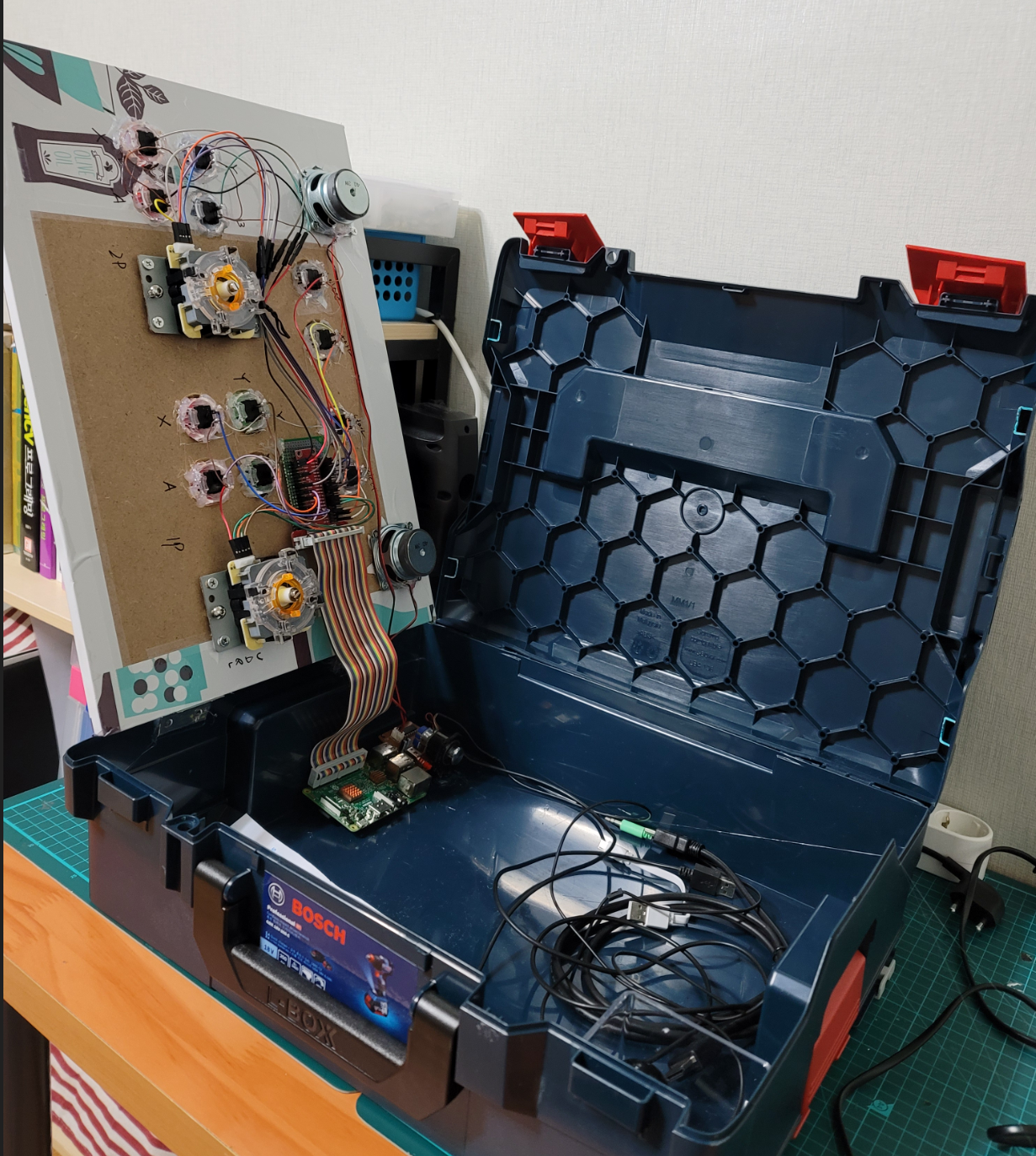

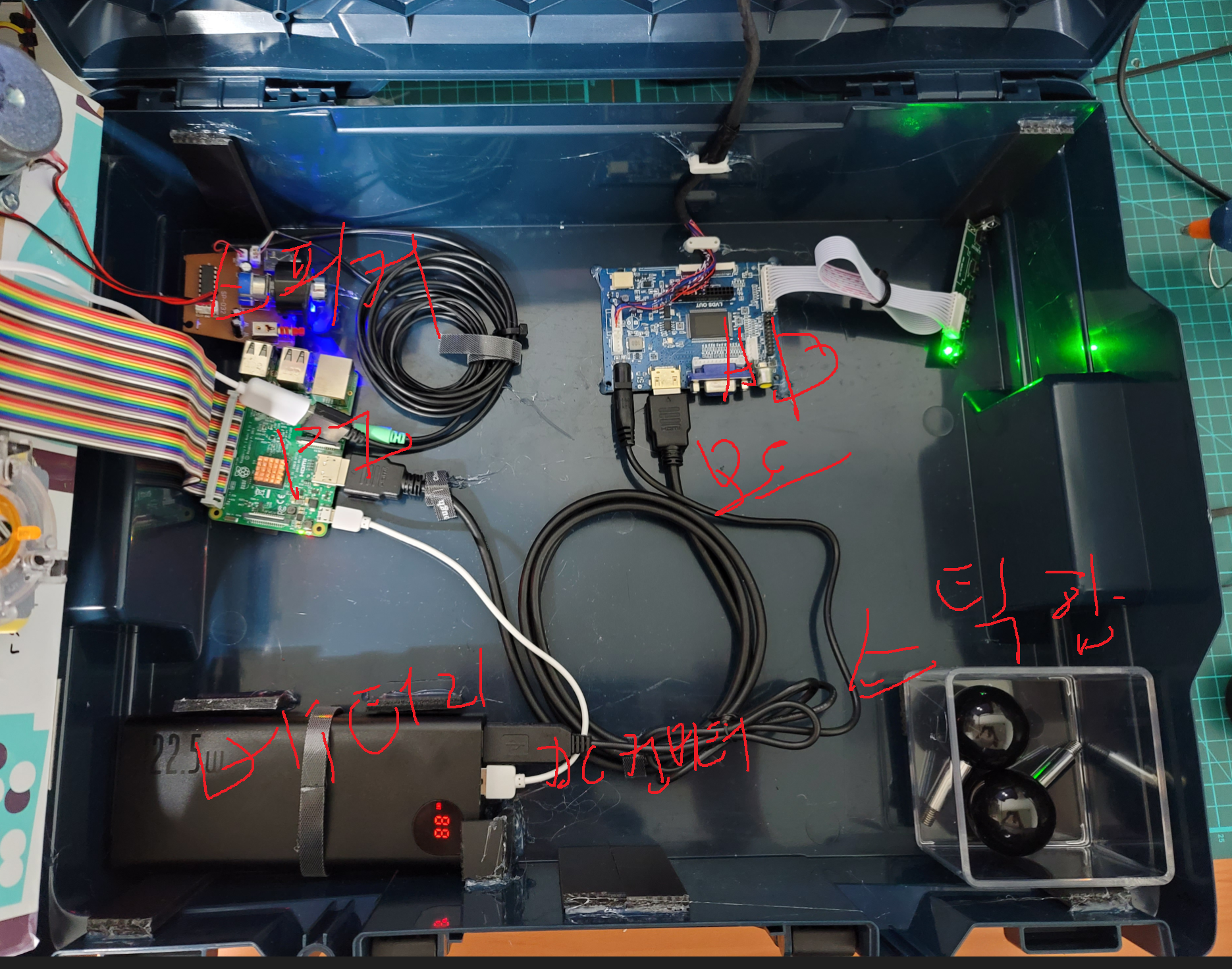

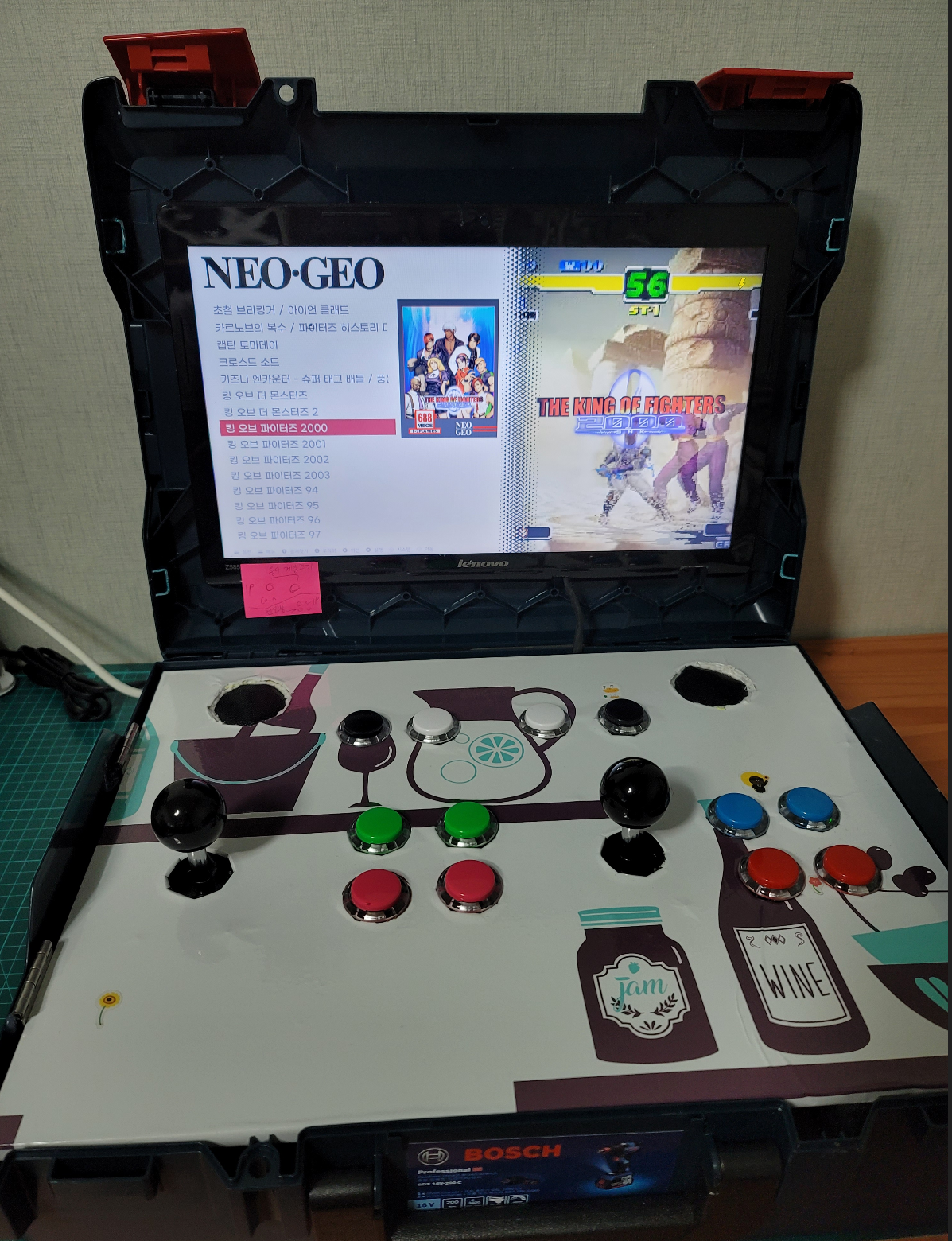

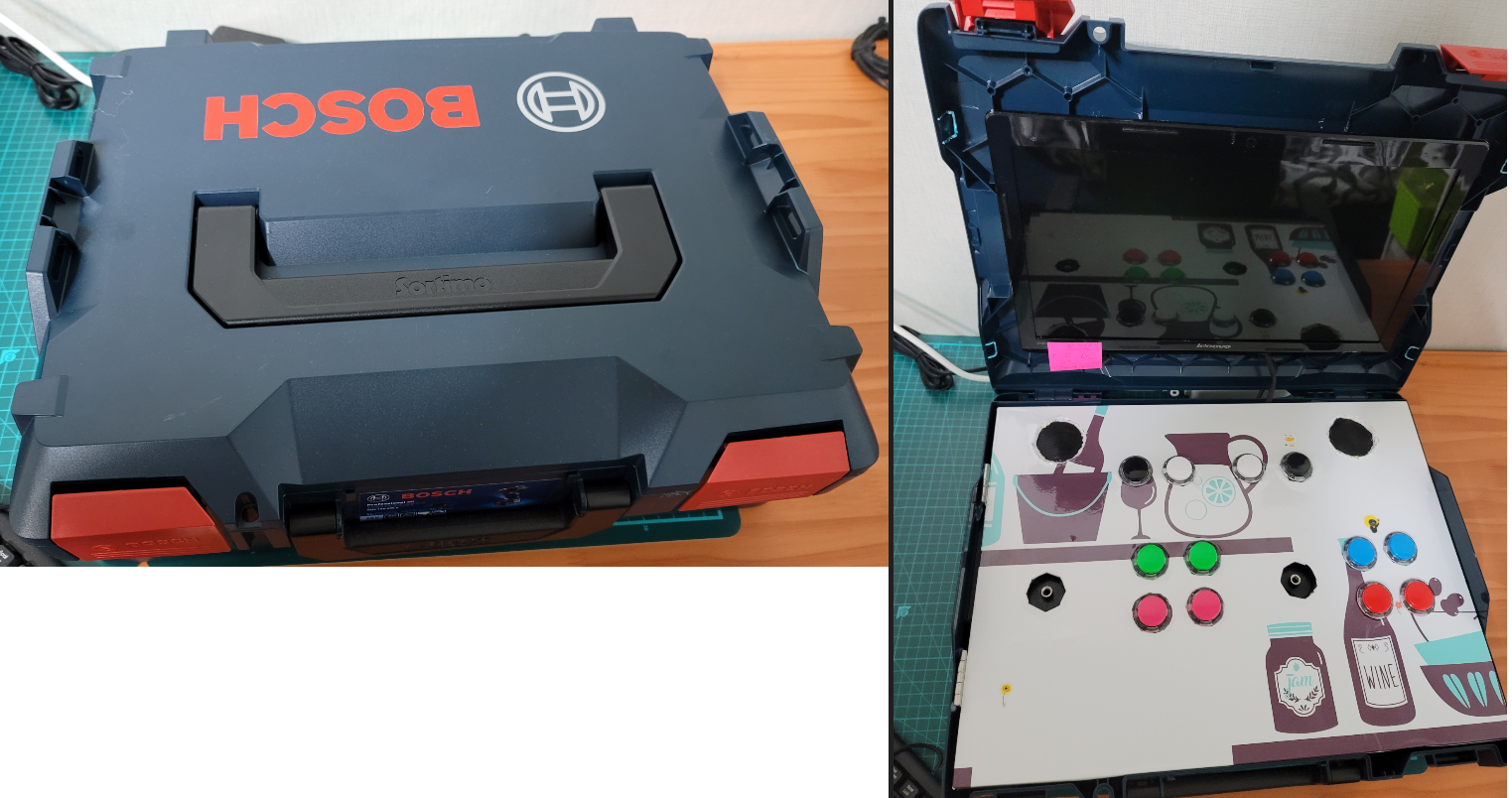

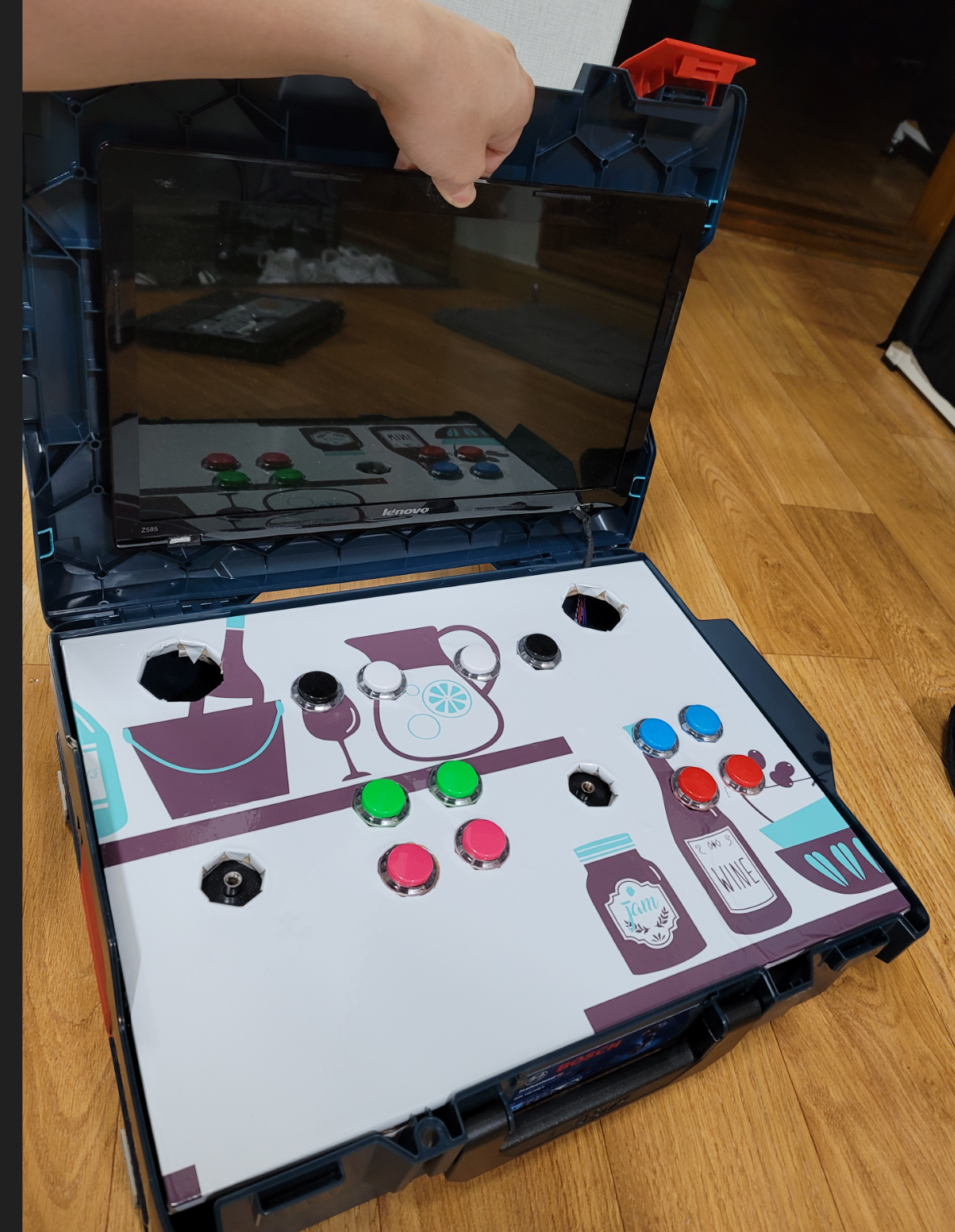

일단 여기까지 대충 조립 완료

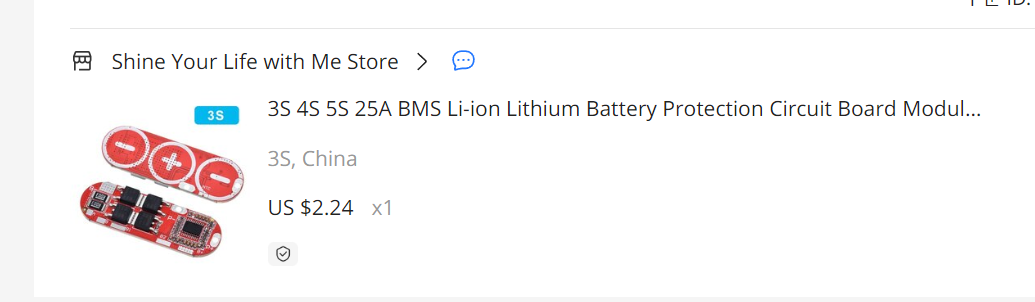

보조배터리 대신 3s bms와 18650배터리 3셀 충전모듈을 사용하여 충전식으로 사용가능
================한방롬 설치
한방롬 이미지파일을 그대로 입혀서 사용하면 된다
조이스틱 설치

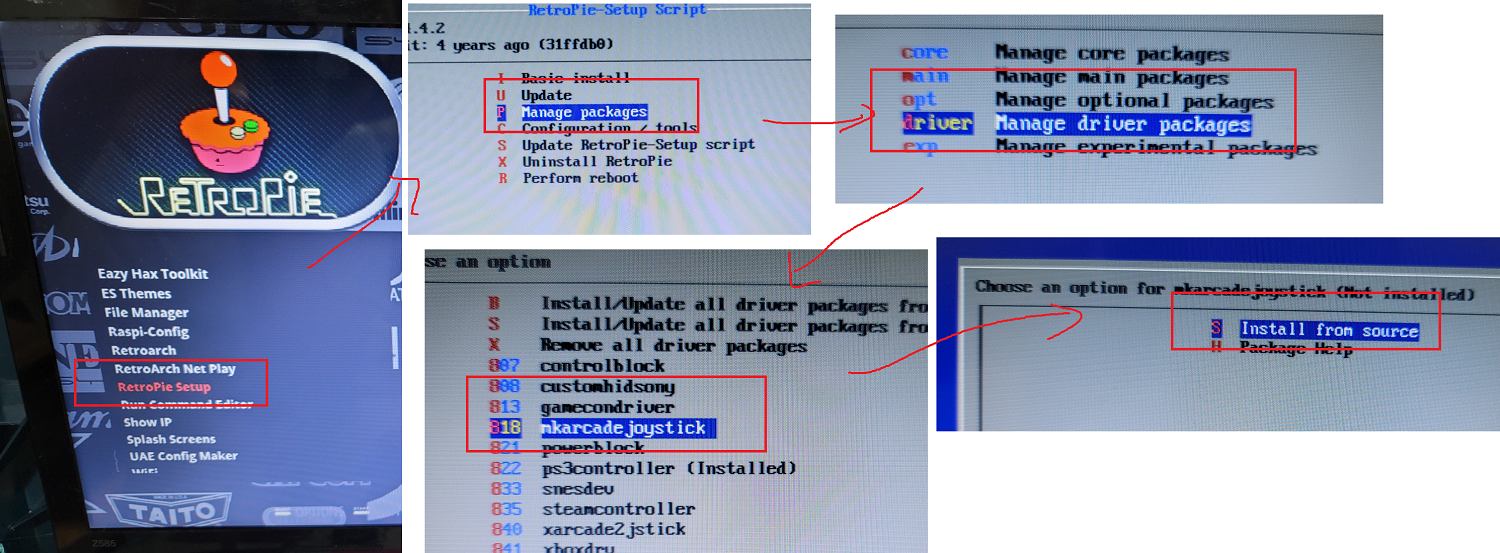

레트로파이 설정 - manage packages - manage driver packages - mkarcade joystick - install from source 로 설치
여기서 다운받았던 한방롬을 사용하려고 하였으나 GPIO가 동작하지 않았다..
그래서 라즈겜동 카페에 가서 최신 이미지 파일을 받았다.
https://cafe.naver.com/raspigamer 라즈겜동 카페 - OS 자료실 - 라즈겜동 이미지 v1.39.7 파이3,4
한방롬에 roms폴더에 롬파일을 모두 PC로 복사하고 라즈겜동 이미지 입힌 후 roms폴더에 복사한 롬파일을 붙여넣었다.

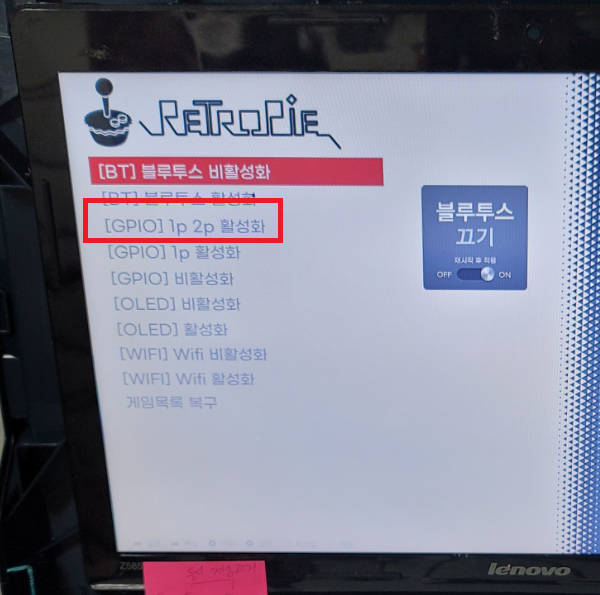

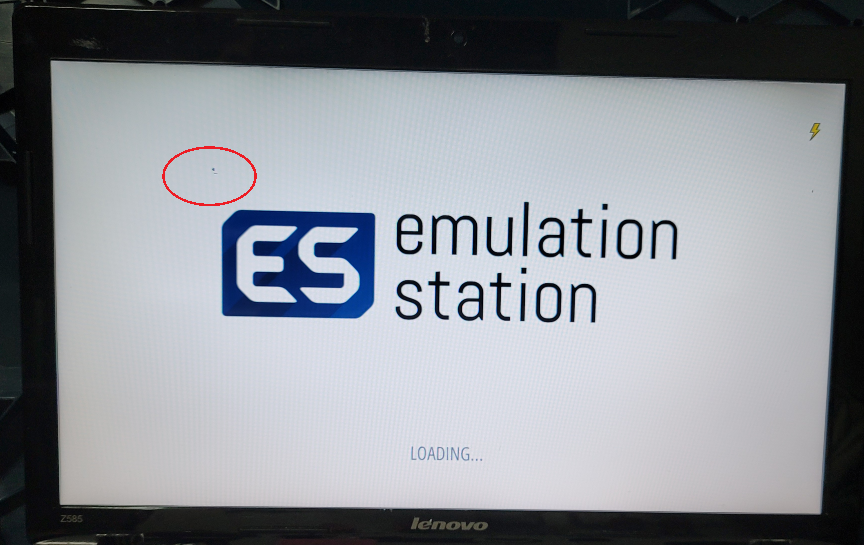

실행 후 GPIO 활성화 필요
일단 완료
