[이것저것] 스타벅스 싱잉랜던 충전식 만들기

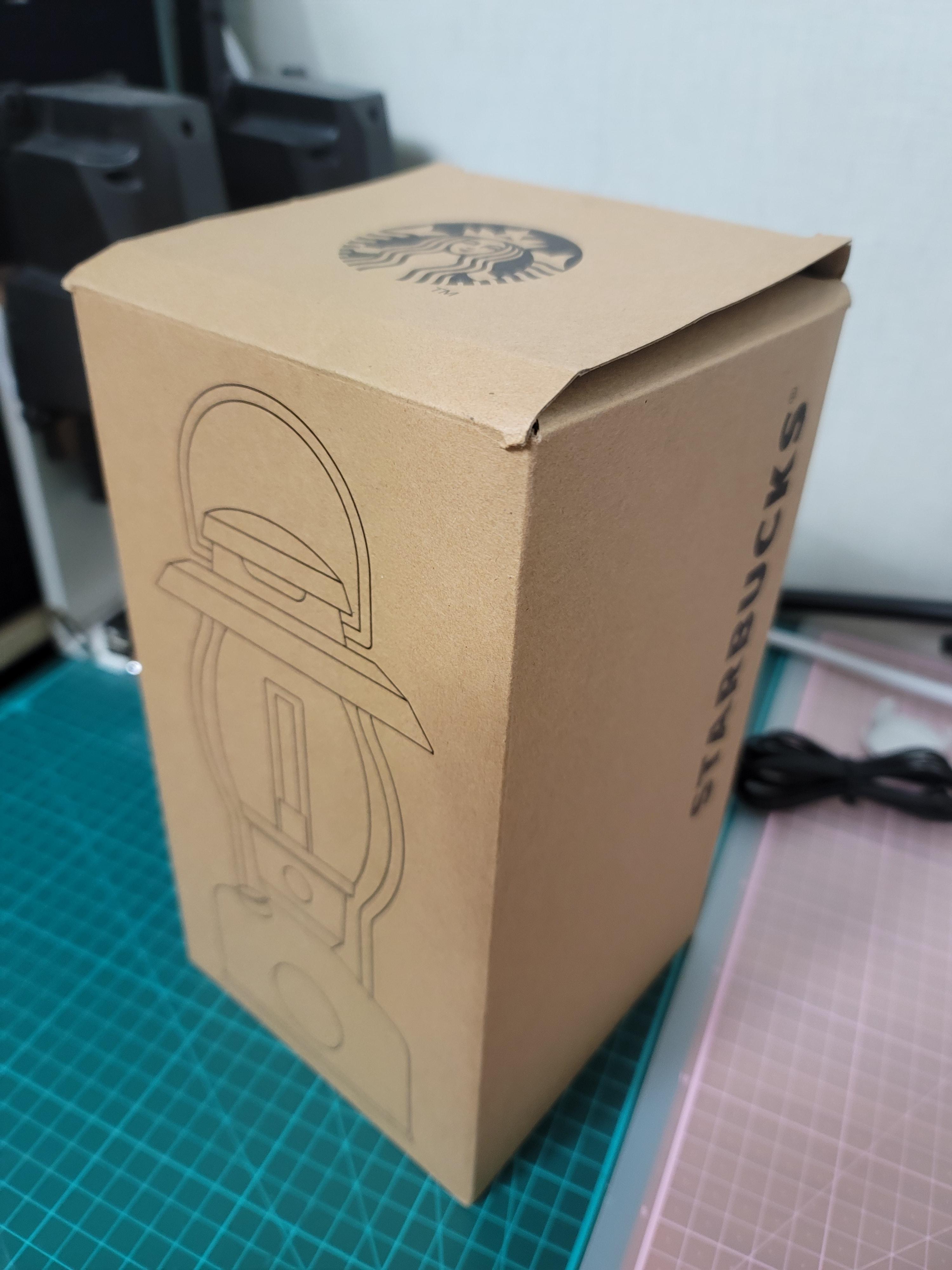

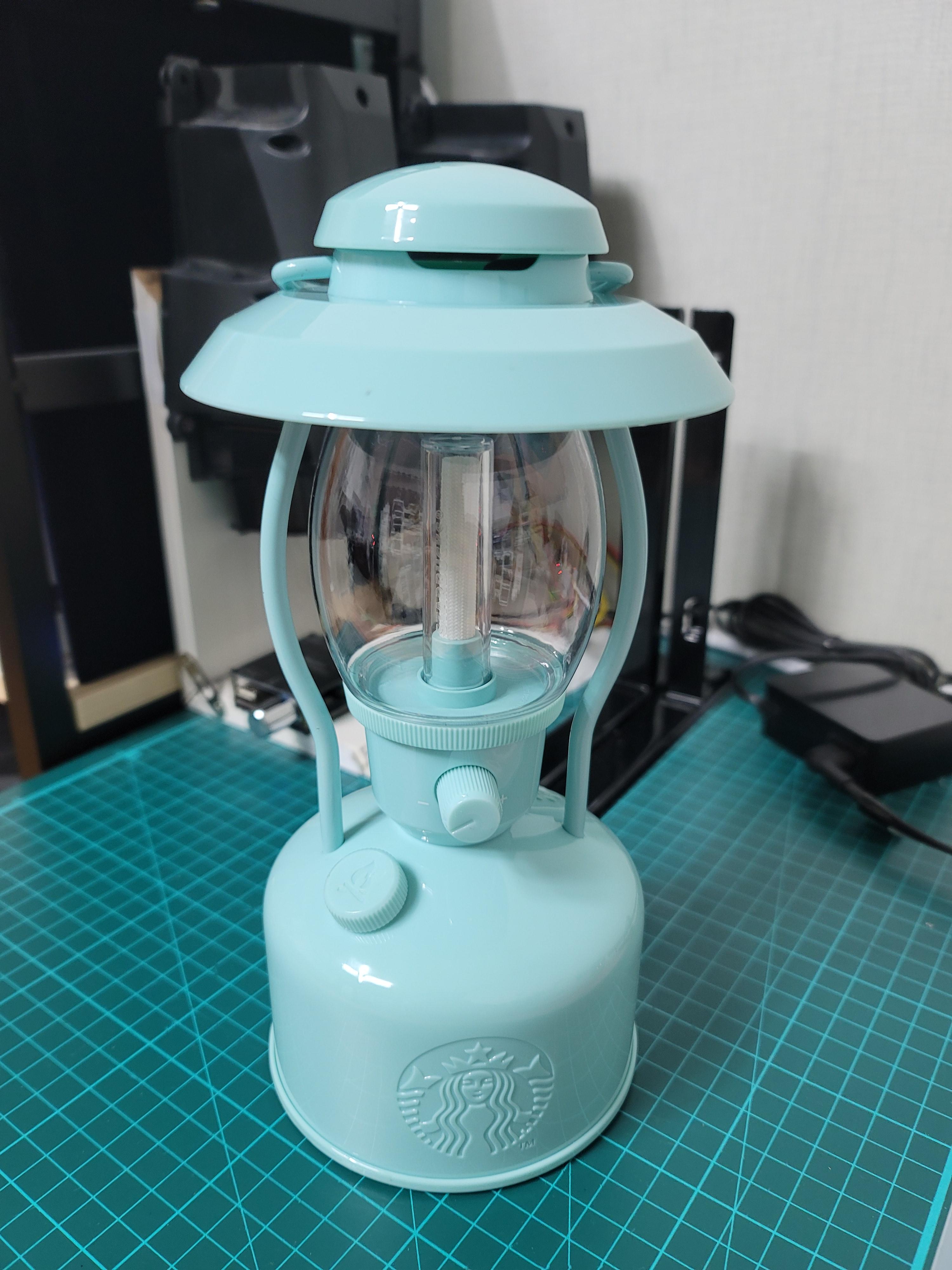

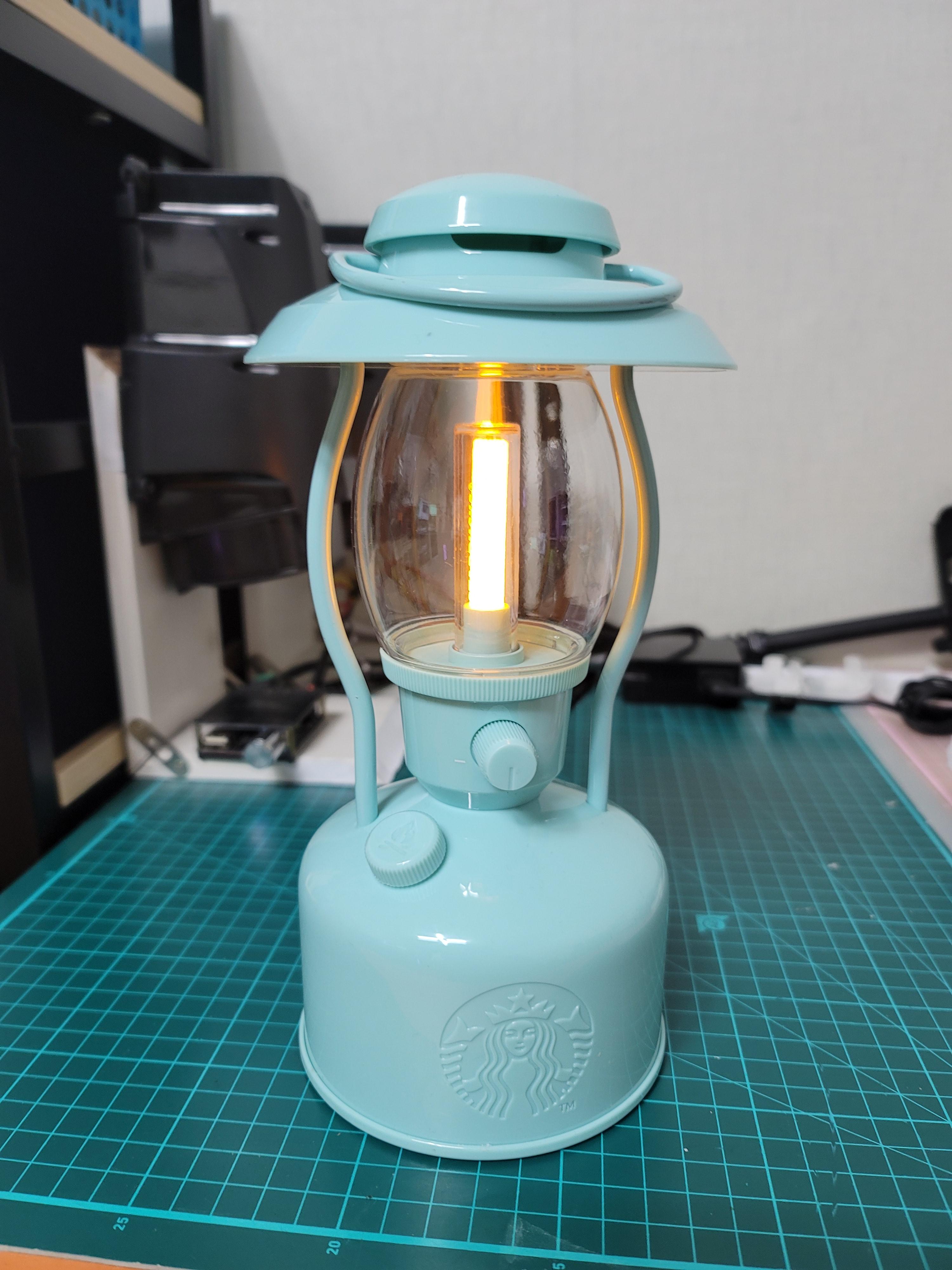

스타벅스 랜턴 얻어옴..









어디선가 적출한 배터리

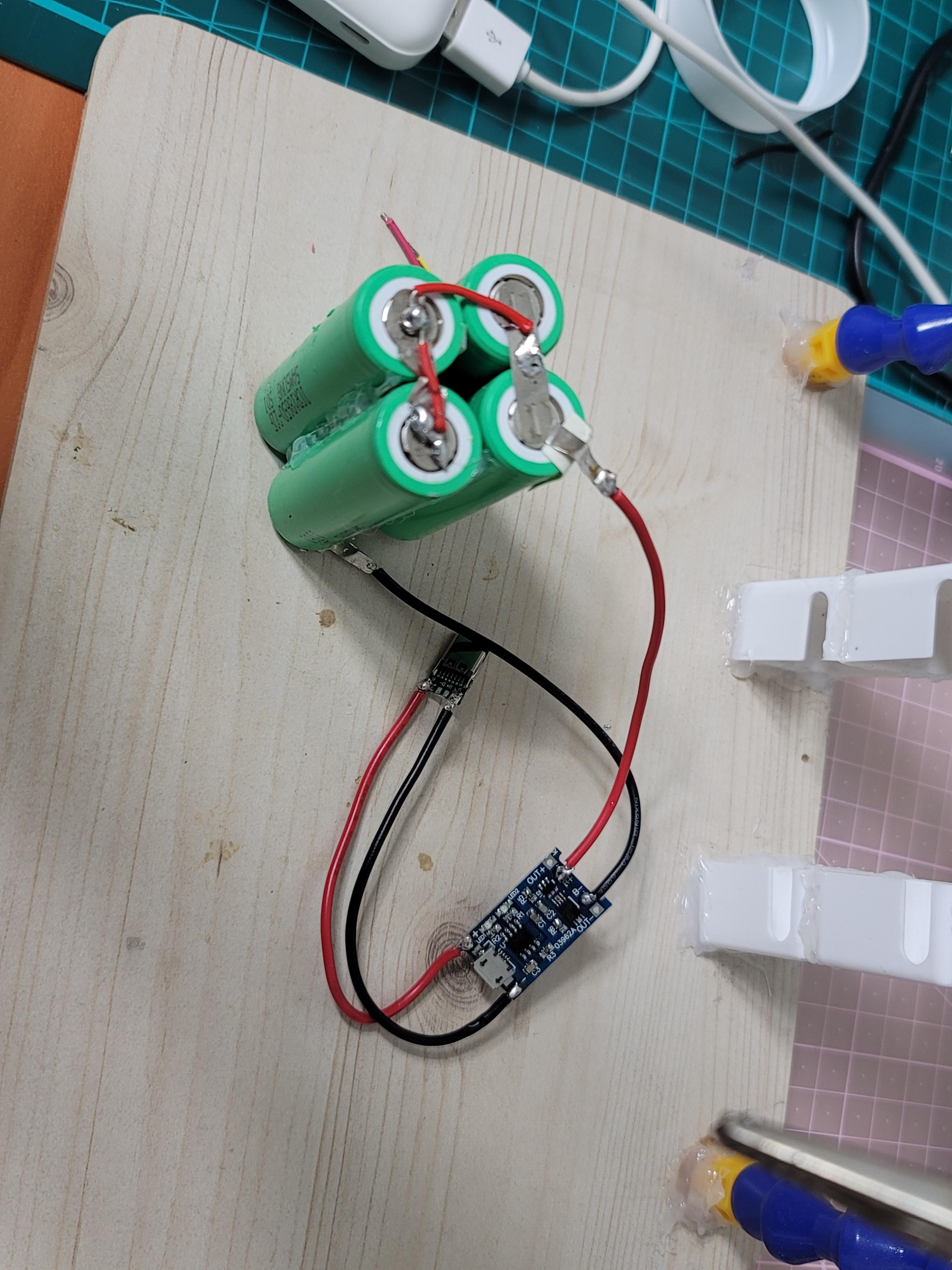

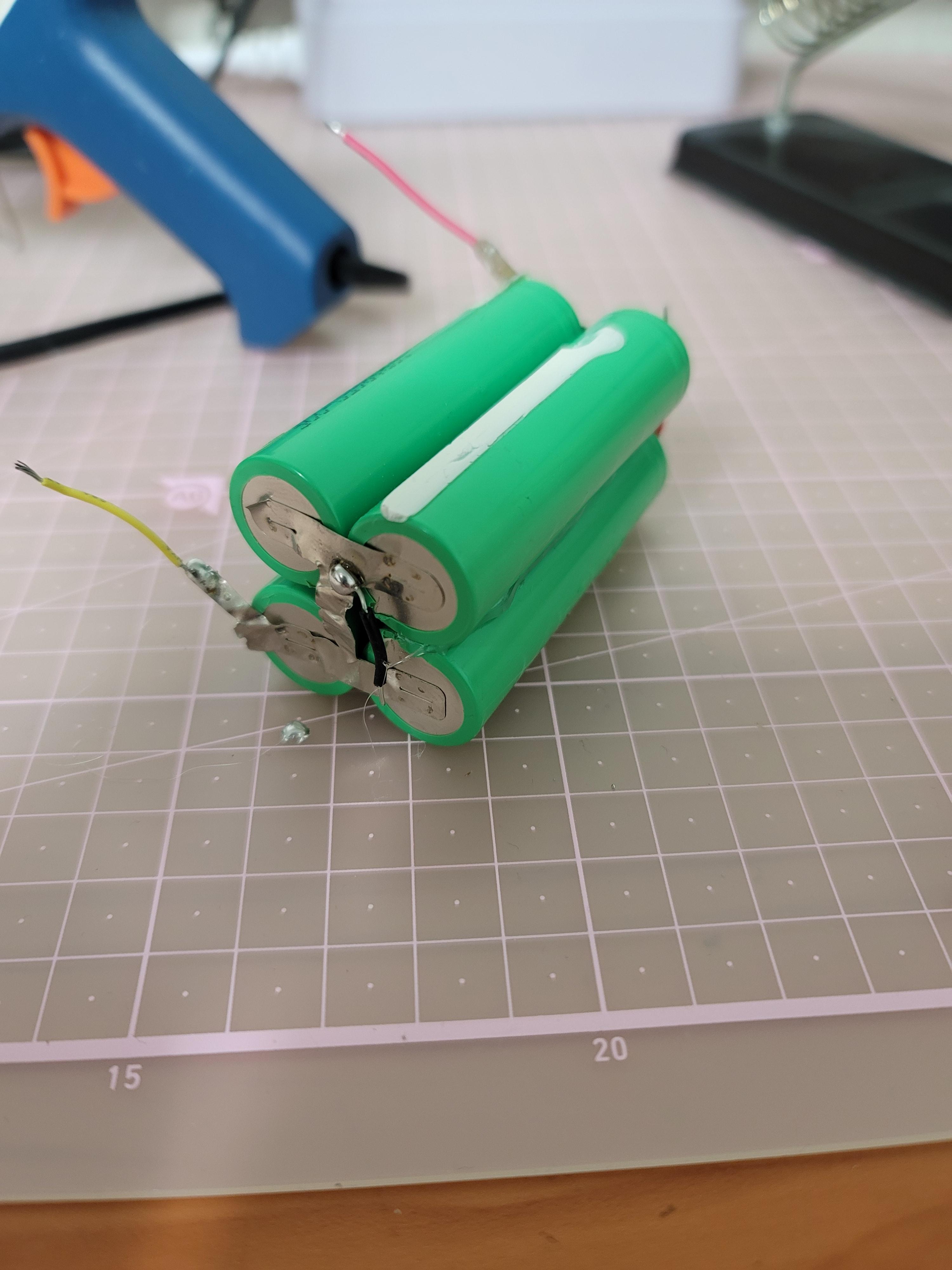

병렬로 연결해줌  +끼리 -끼리 각각 연결

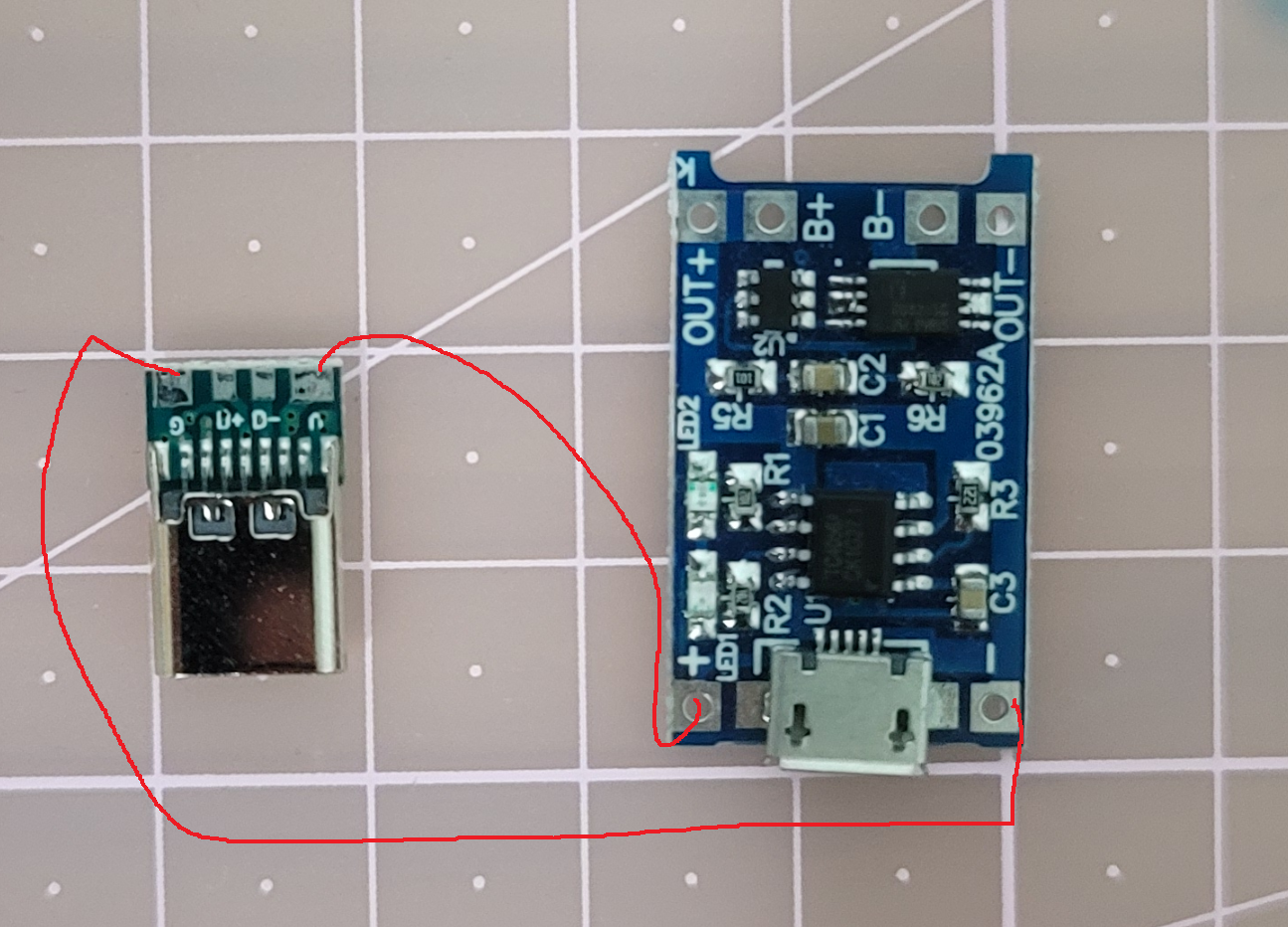

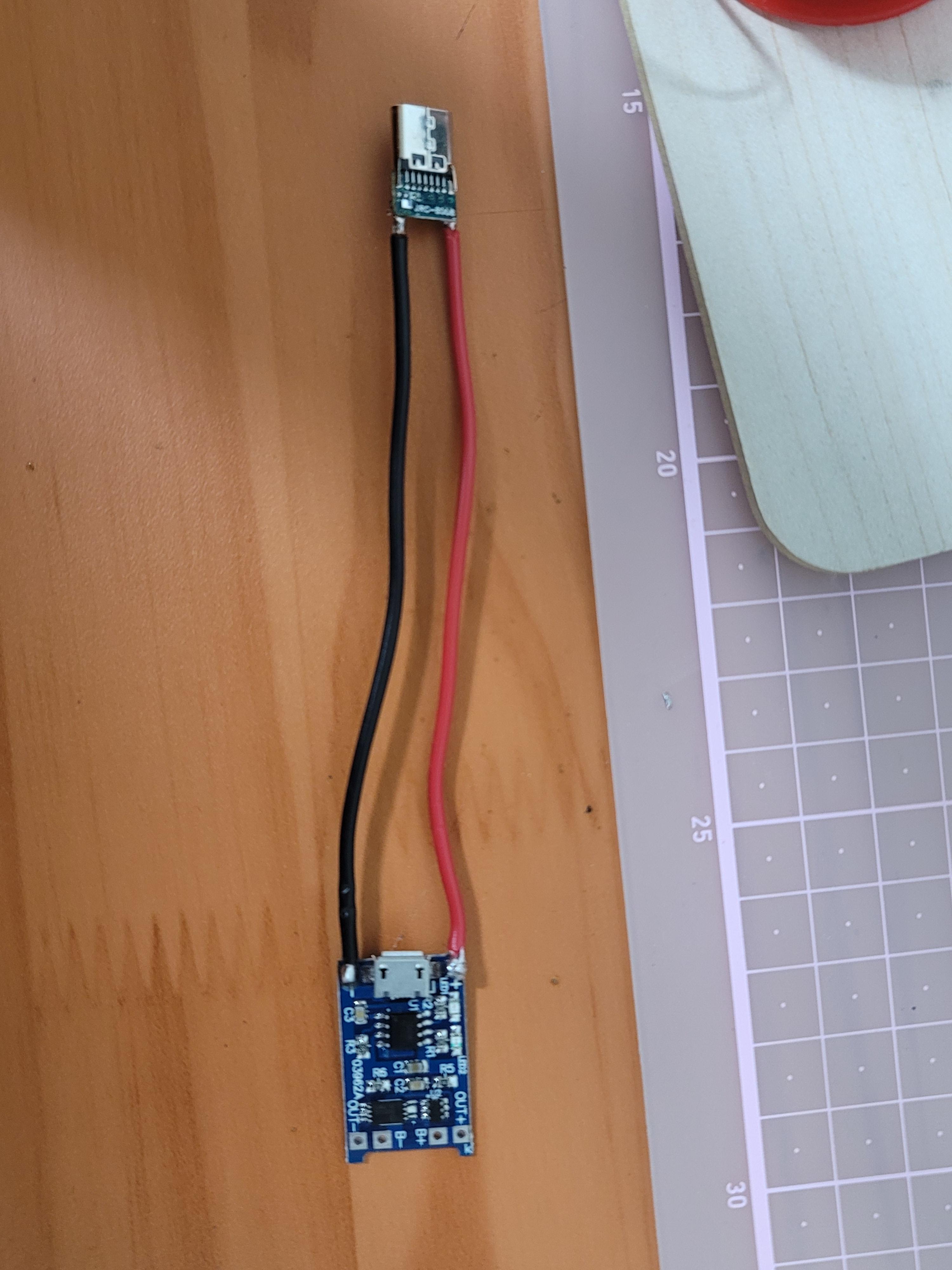

배터리 충전 모듈이랑 C타입 잭 연결

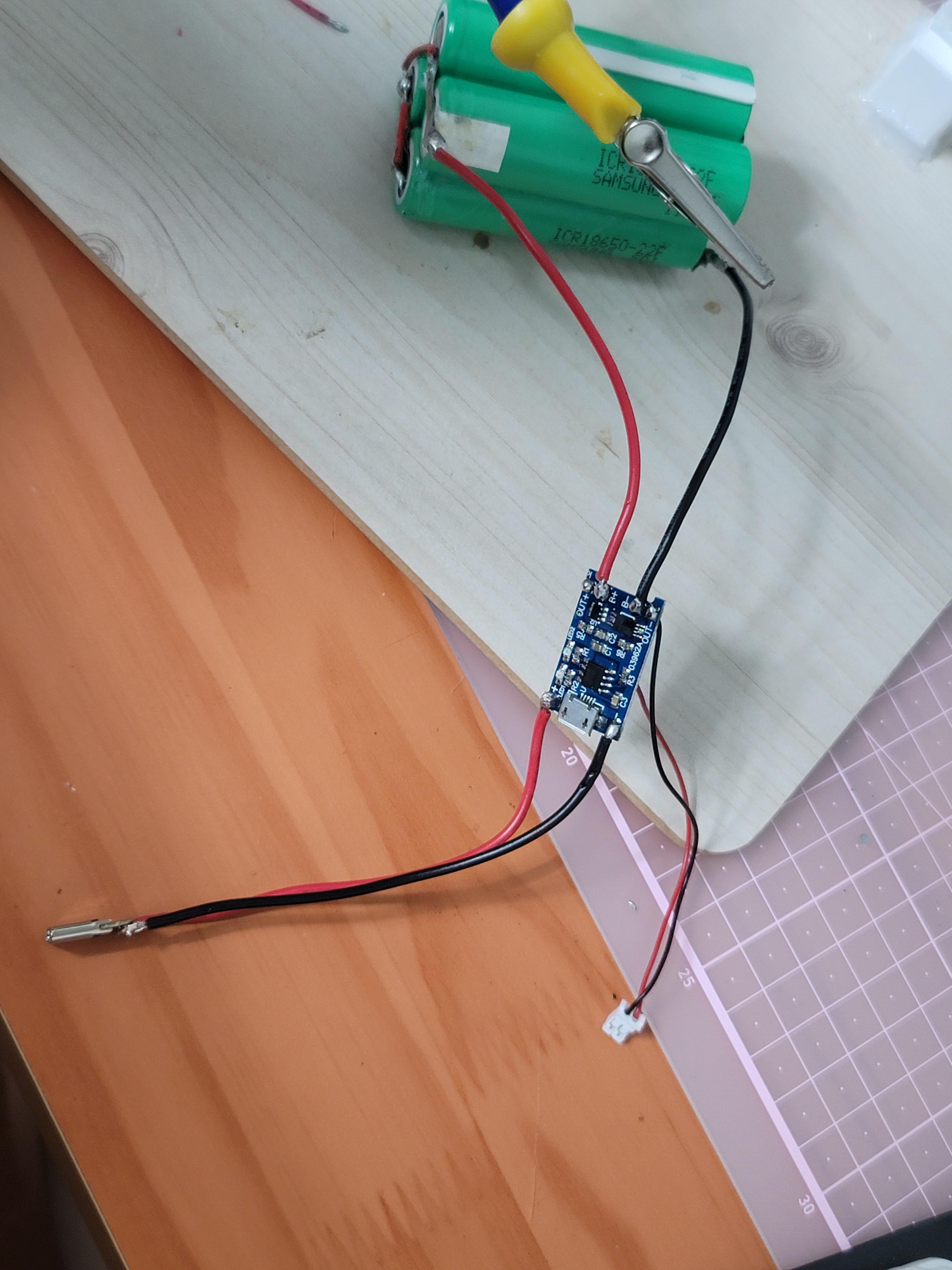

B+  B- 에 배터리 연결







배터리 연결선을 충전모듈 Out +  Out- 에 연결

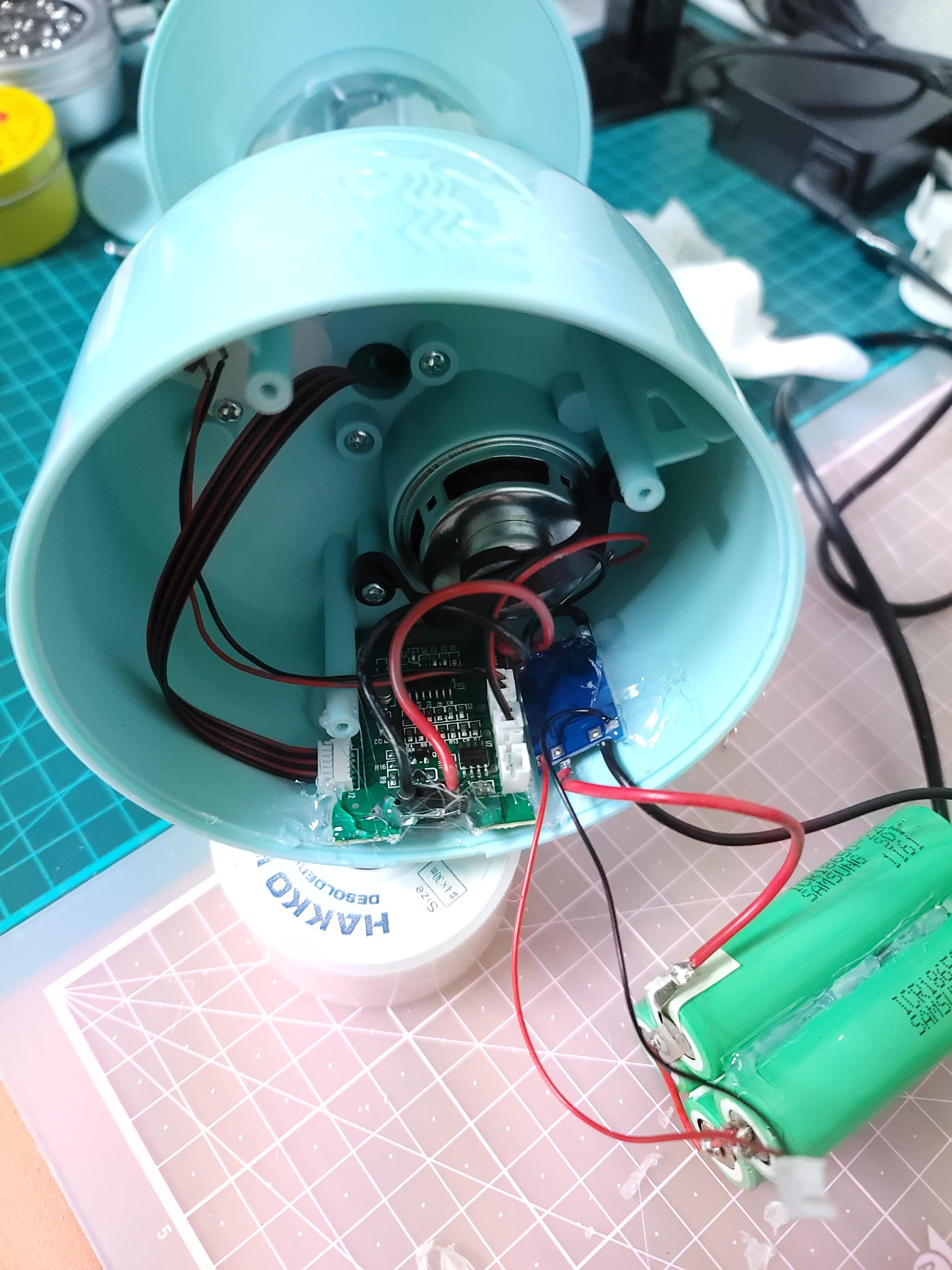

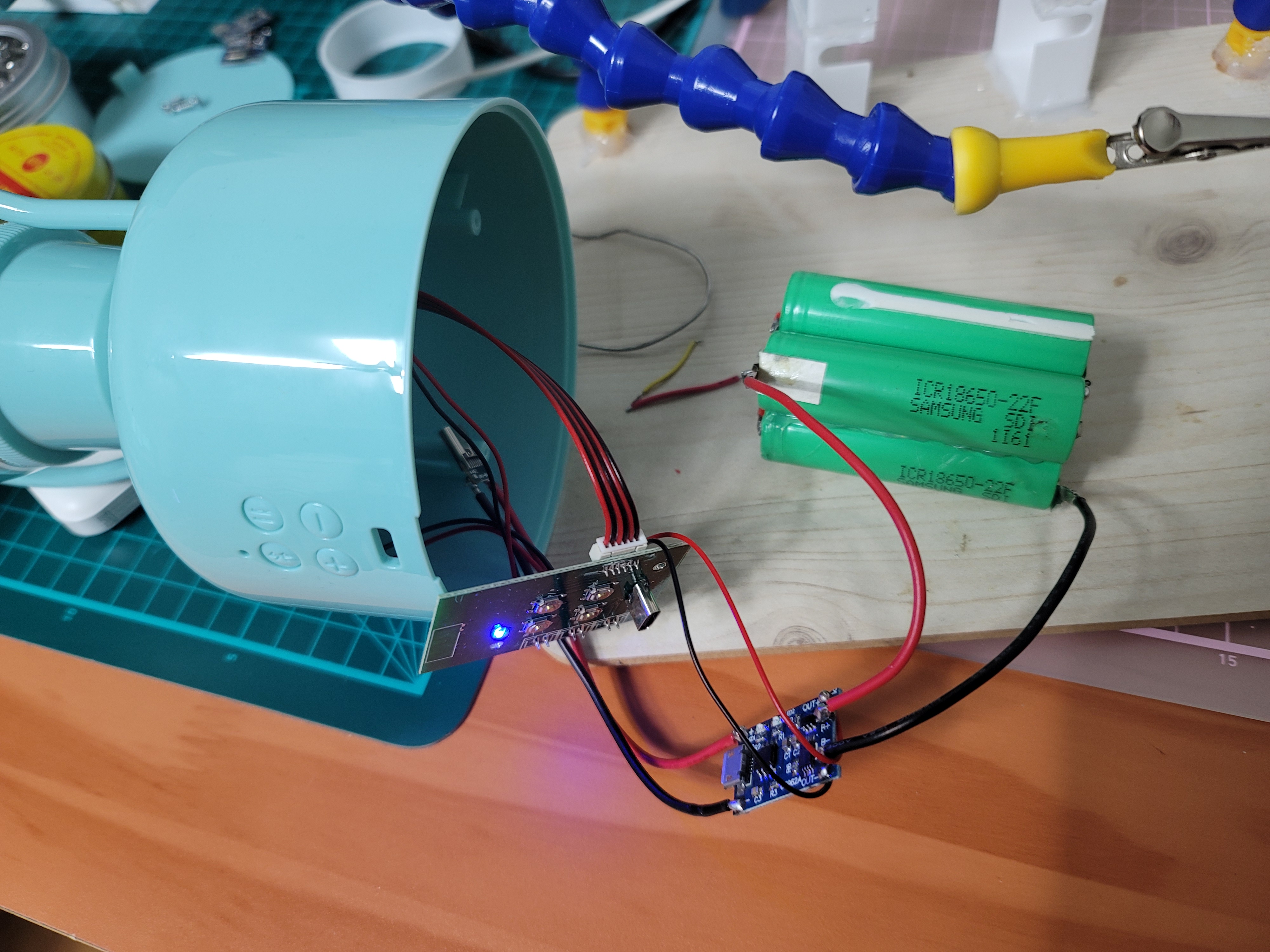

동작 되는지  확인

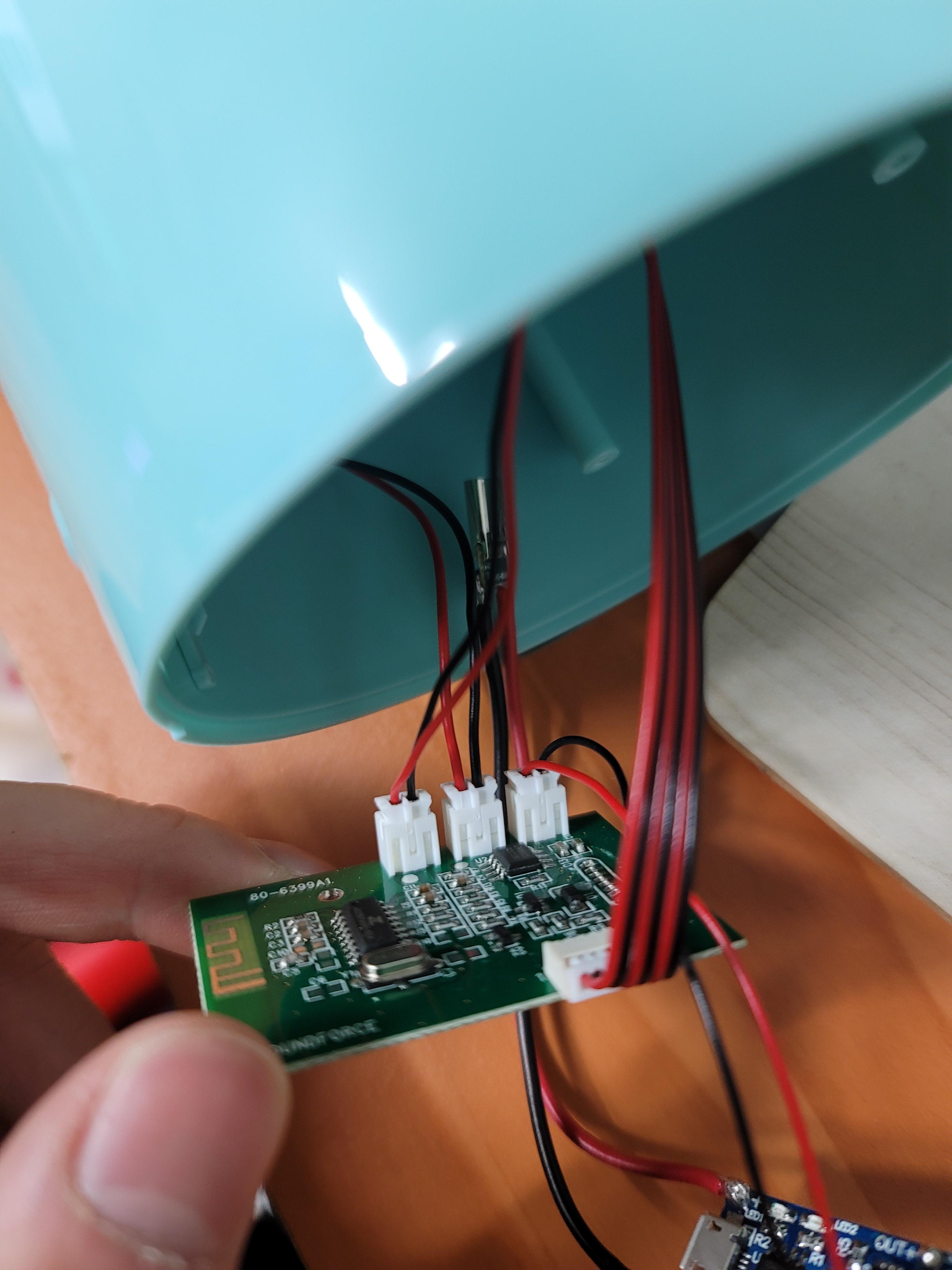

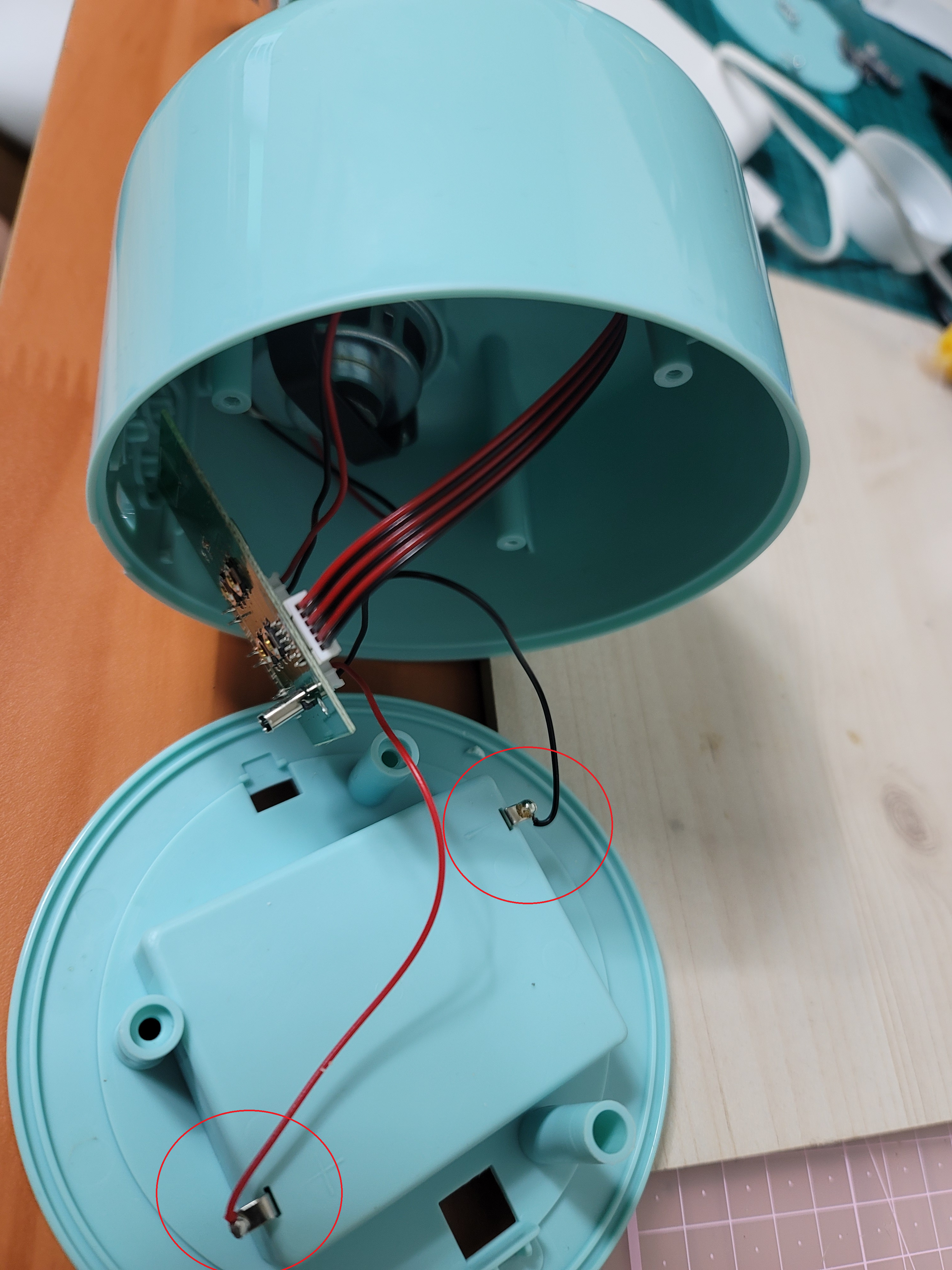

맨 왼쪽부터  라이트 , 스피커 , 배터리

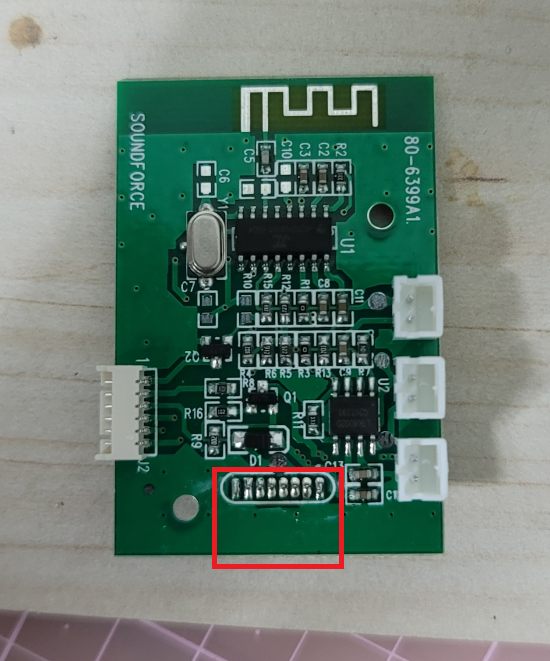

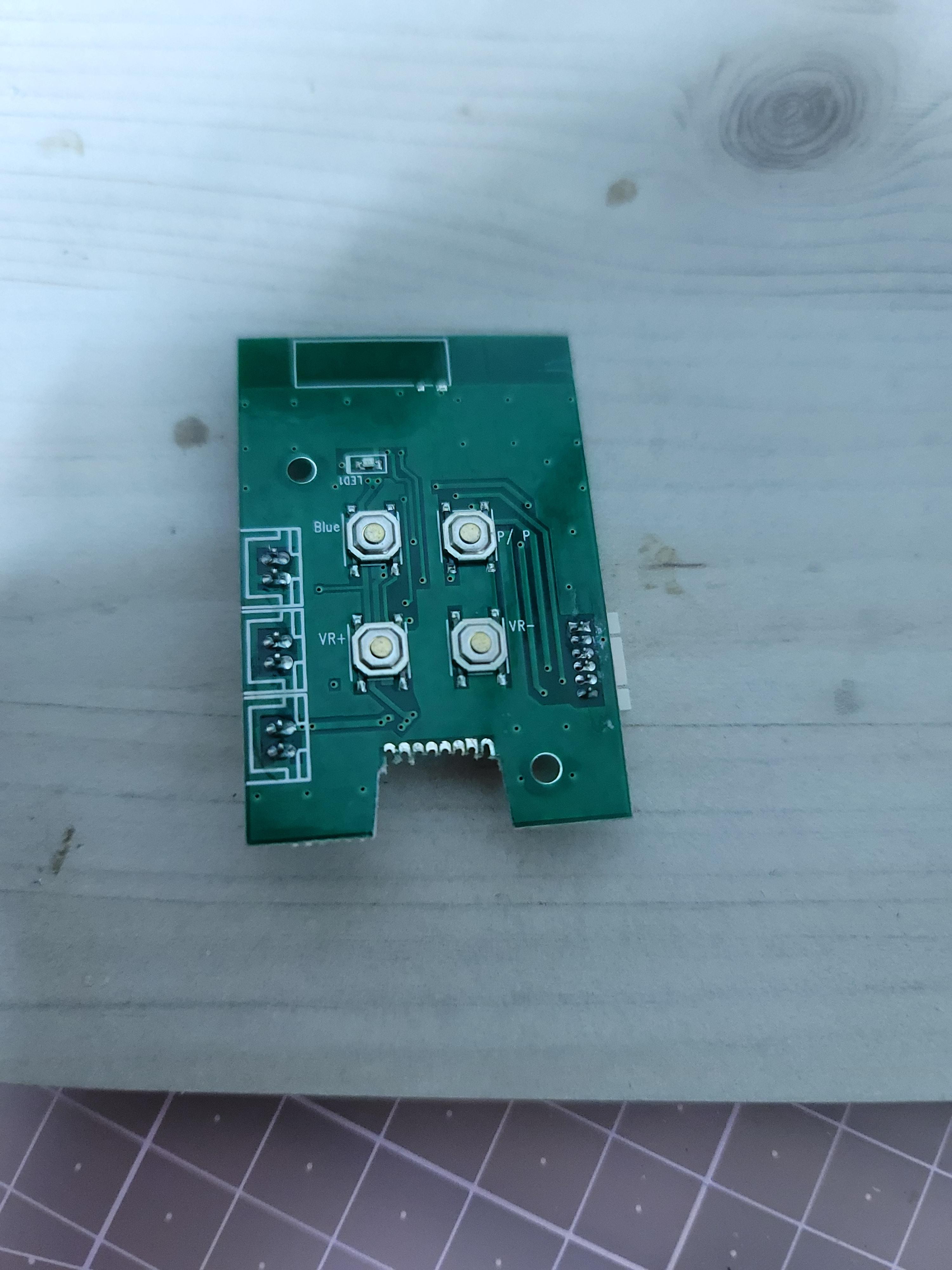

선 모두 뽑고 c단자 제거

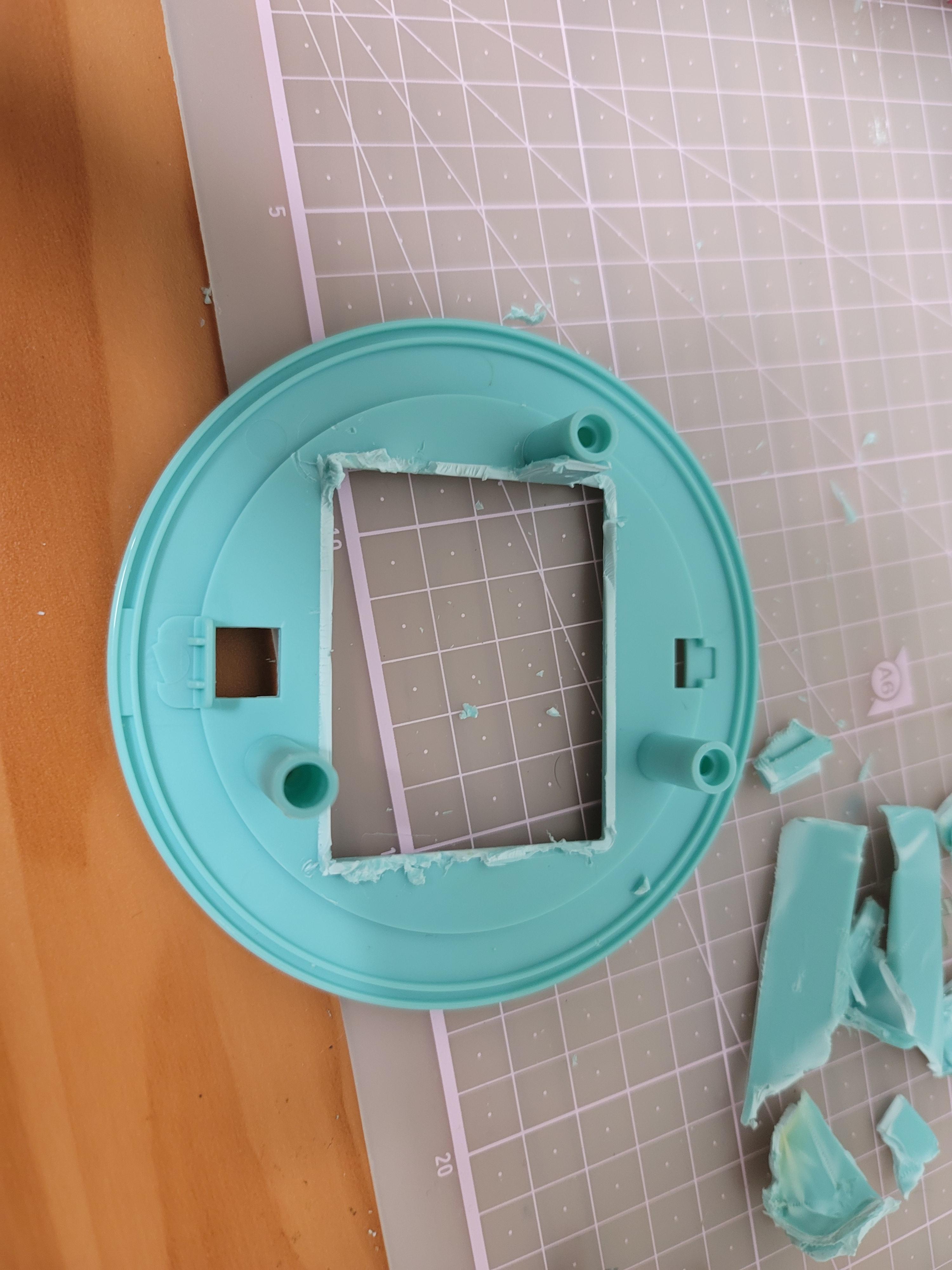

네모 상자까지만 잘라냄

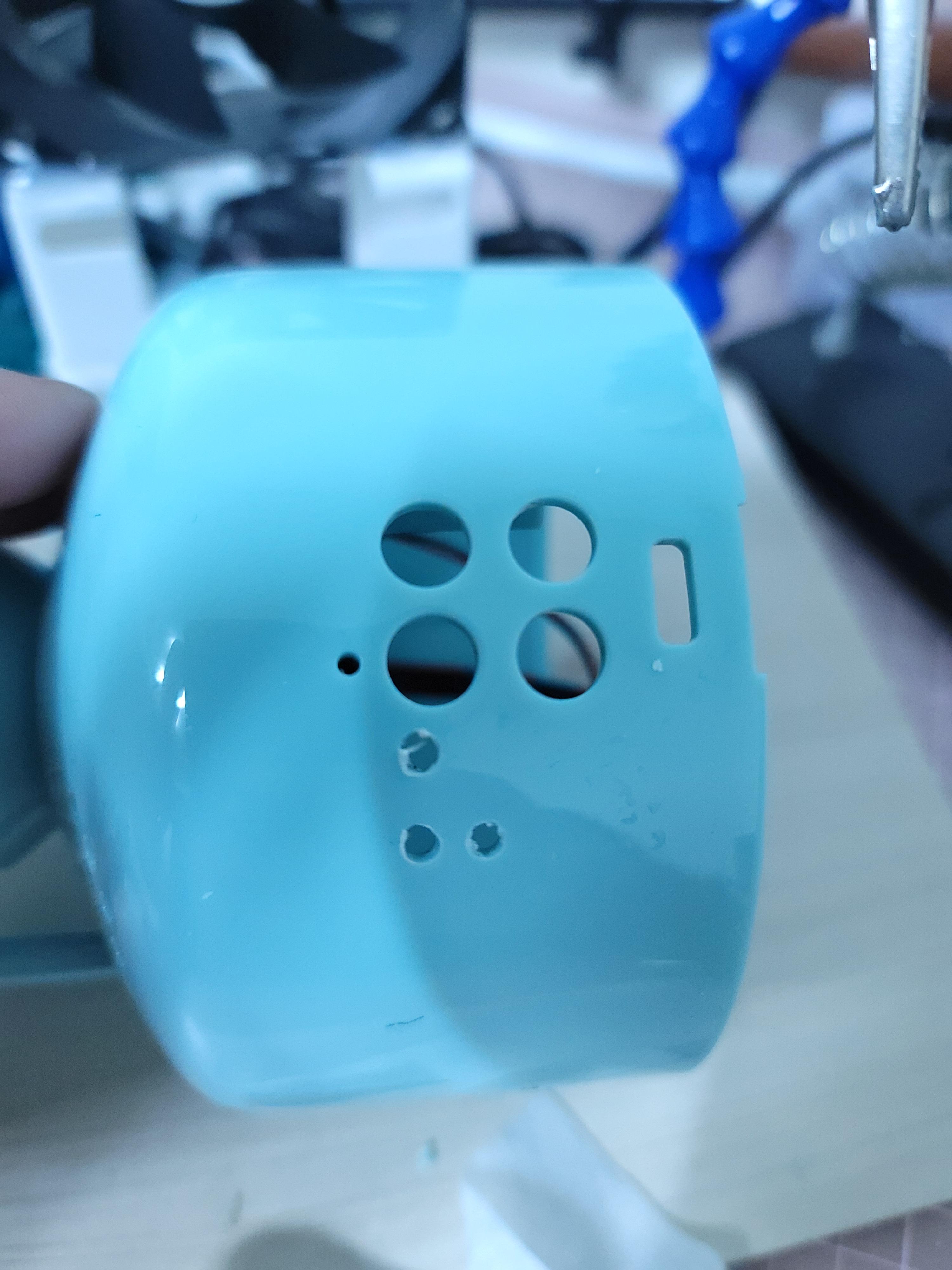

충전모듈 충전 상태 확인을 위한 구멍 뚫기



착각해서 잘못 뚫어서 구멍이 3개됨..  ㅜㅜ





글루건으로 모듈 부착 및 고정

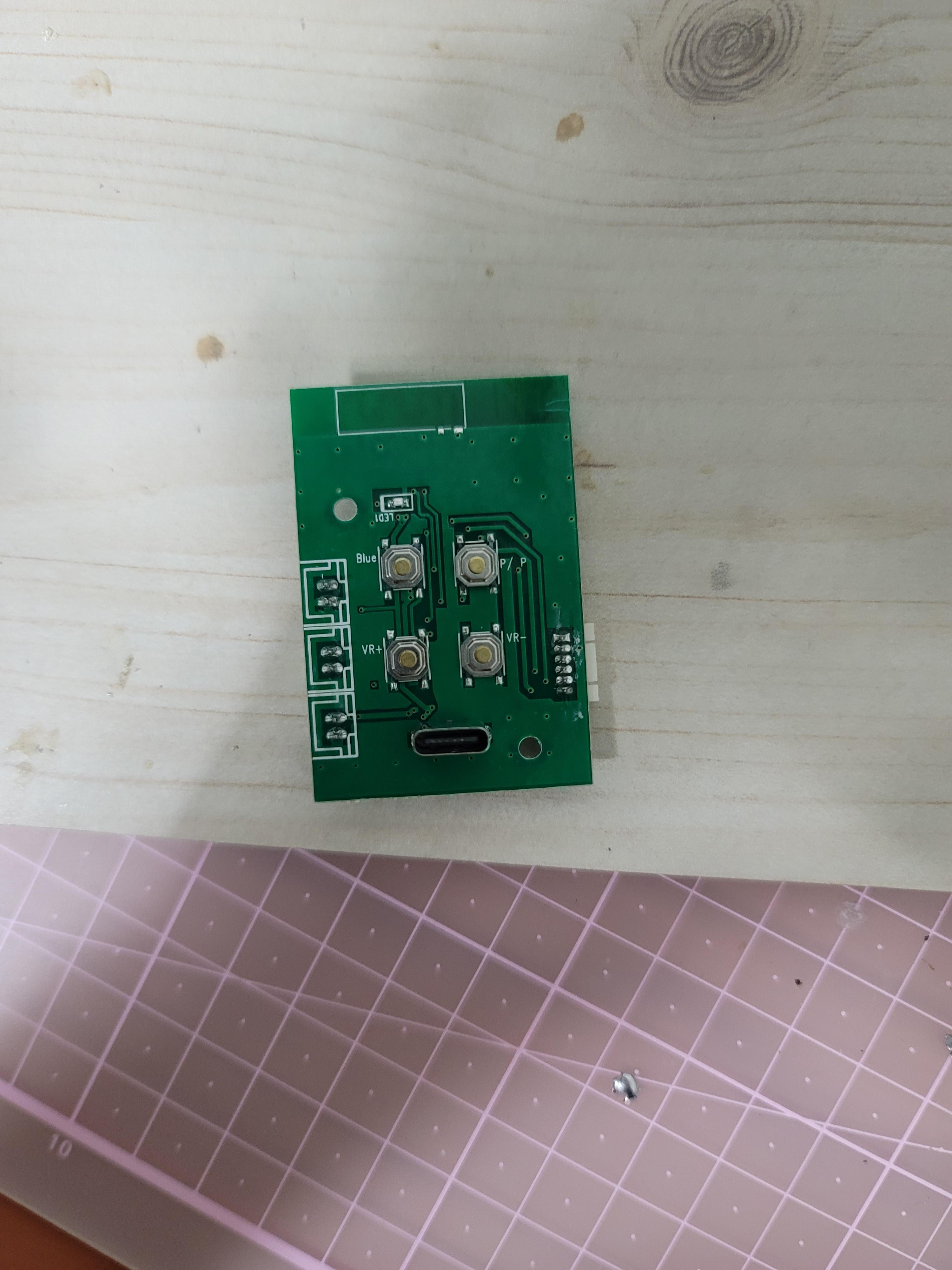

기판에 뜯어낸 홈 사이로 C타입 잭을 끼워 넣음



뚜껑 뜯어내기

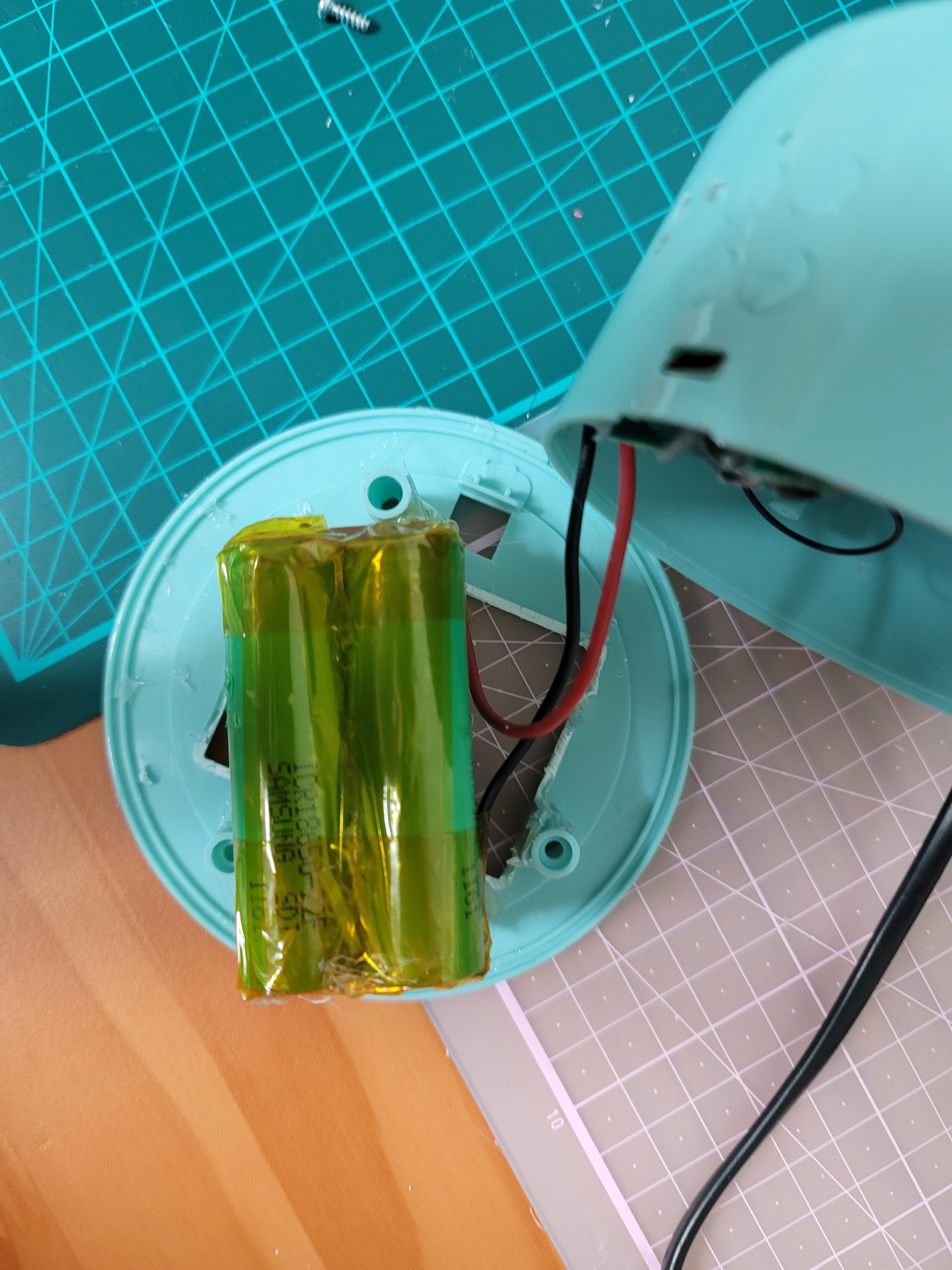

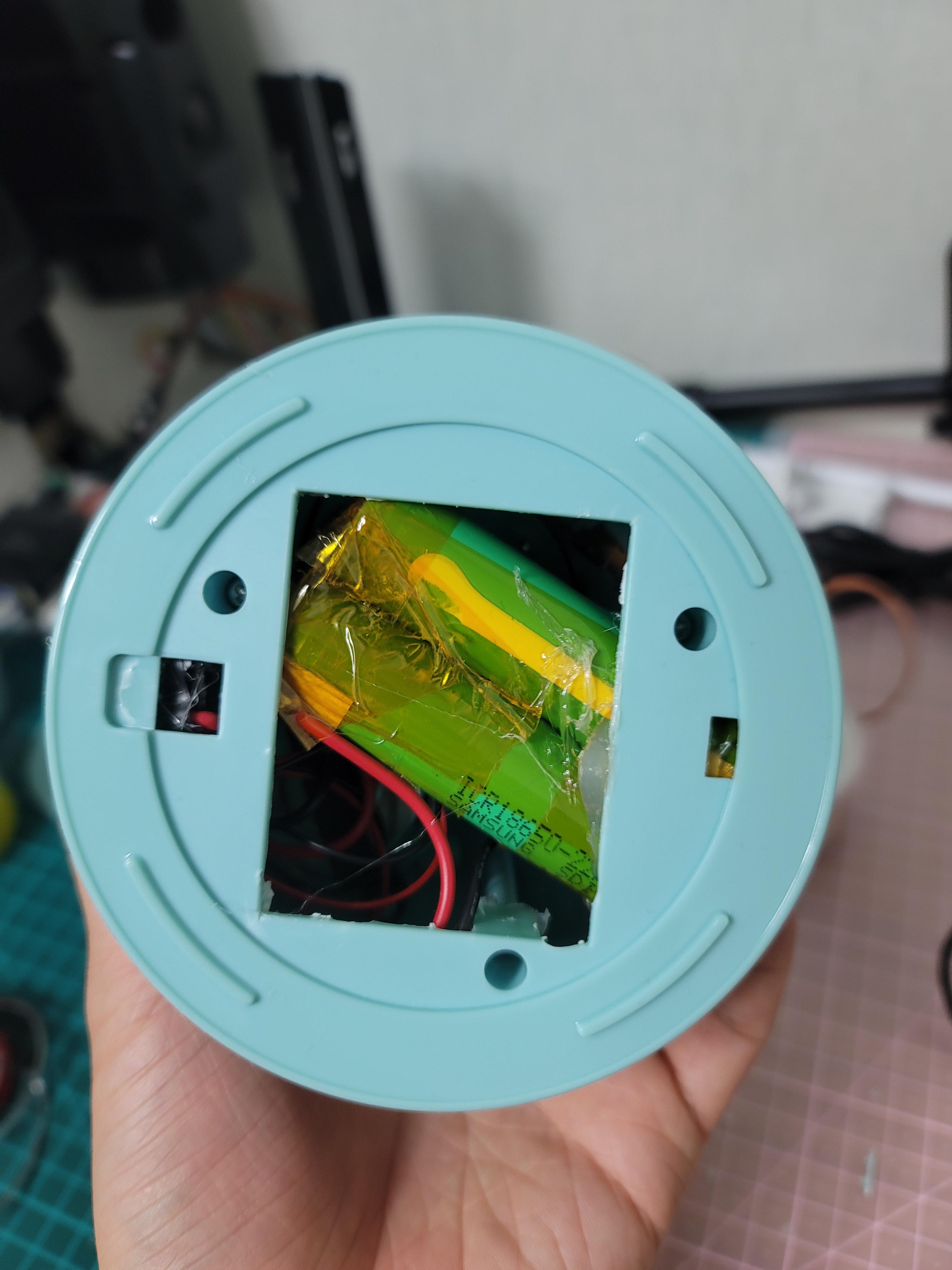

적당히 안에 들어가게끔 글루건으로 부착

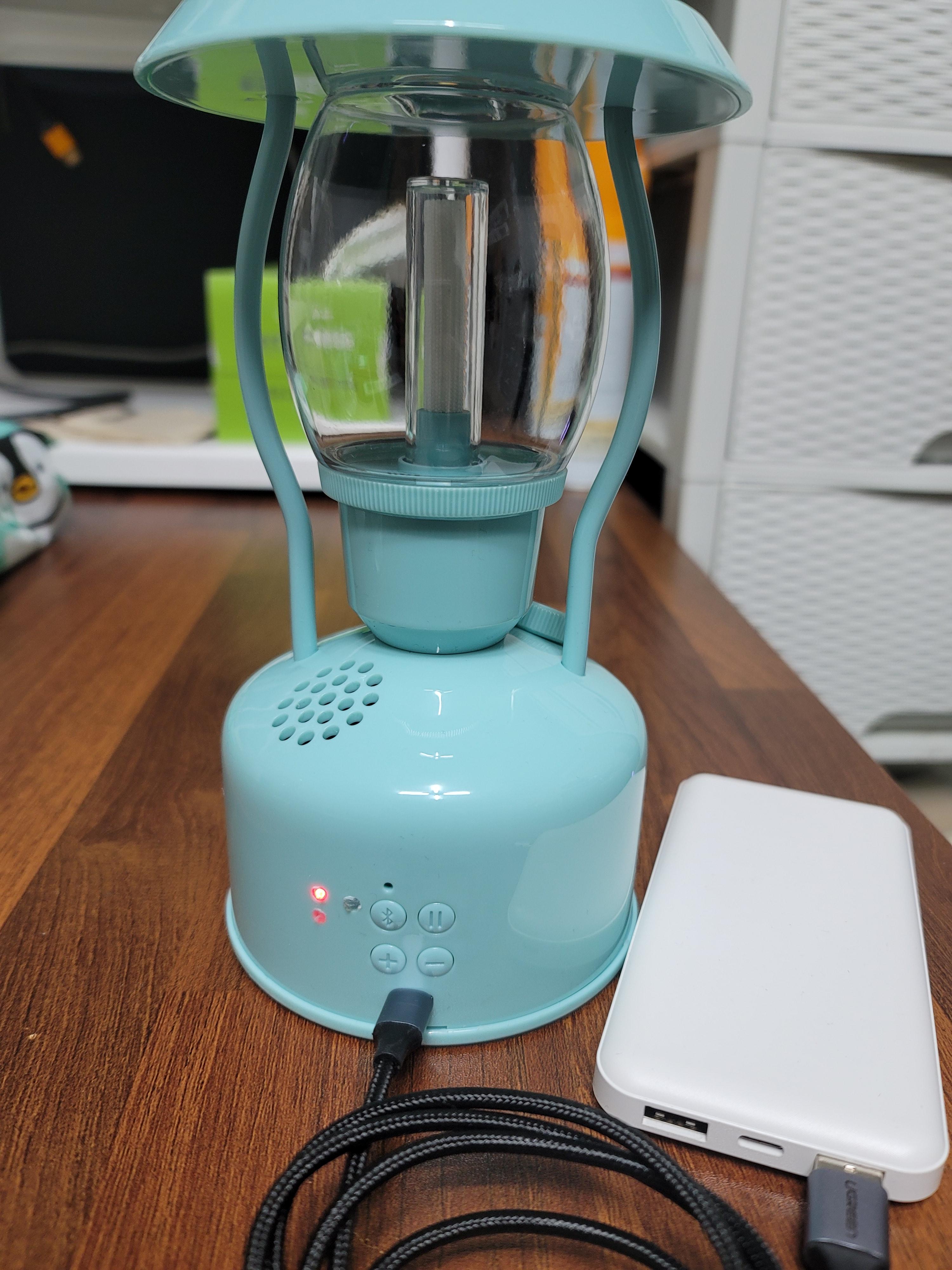

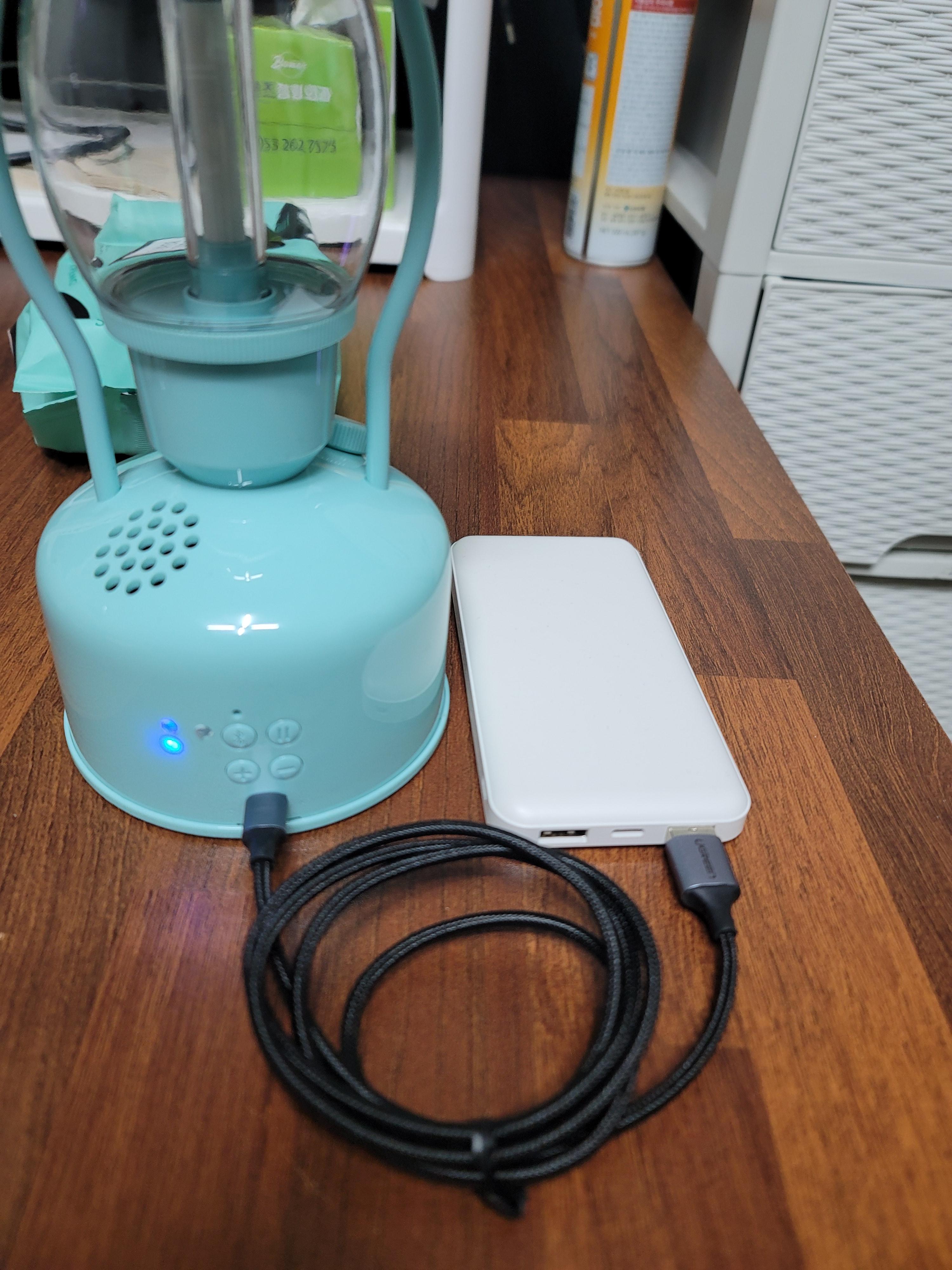

충전 중



충전 완







참고 : https://blog.naver.com/PostView.naver?blogId=drangra&logNo=222446138402
