[DIY] 자동 걷기 기계 개조

자동 걷기 기계가 잘 되다가 갑자기 안되기 시작했다.



폰을 안끼우면 잘 동작하는데 폰을 끼우면 폰이 무거워서 그런지 조금 돌다가 멈춘다.



자석이 약한가 하여 자석을 교체해보려고 했는데 자석이 없엇다.



검색 하다보니 걷기 기계 개조한 블로그를 찾았다.



읽어보니 전압을 증가시킨것 같다.





필요한 것



승압회로  cn6009

인두기

납

글루건

각종 공구

테스터기

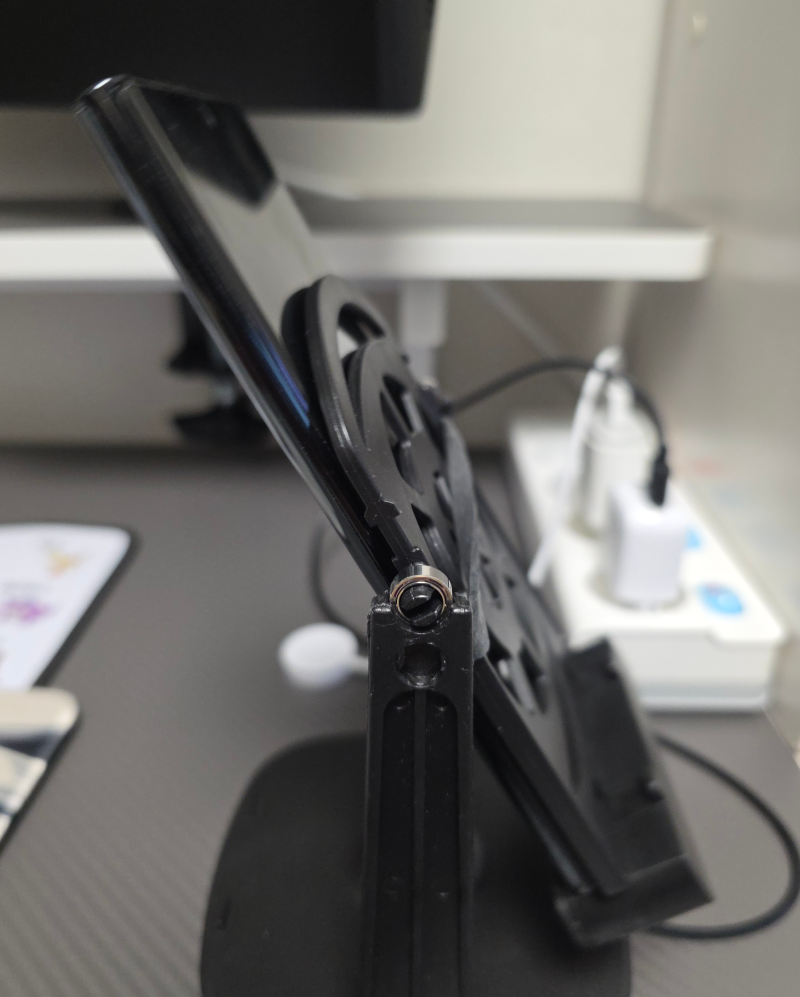

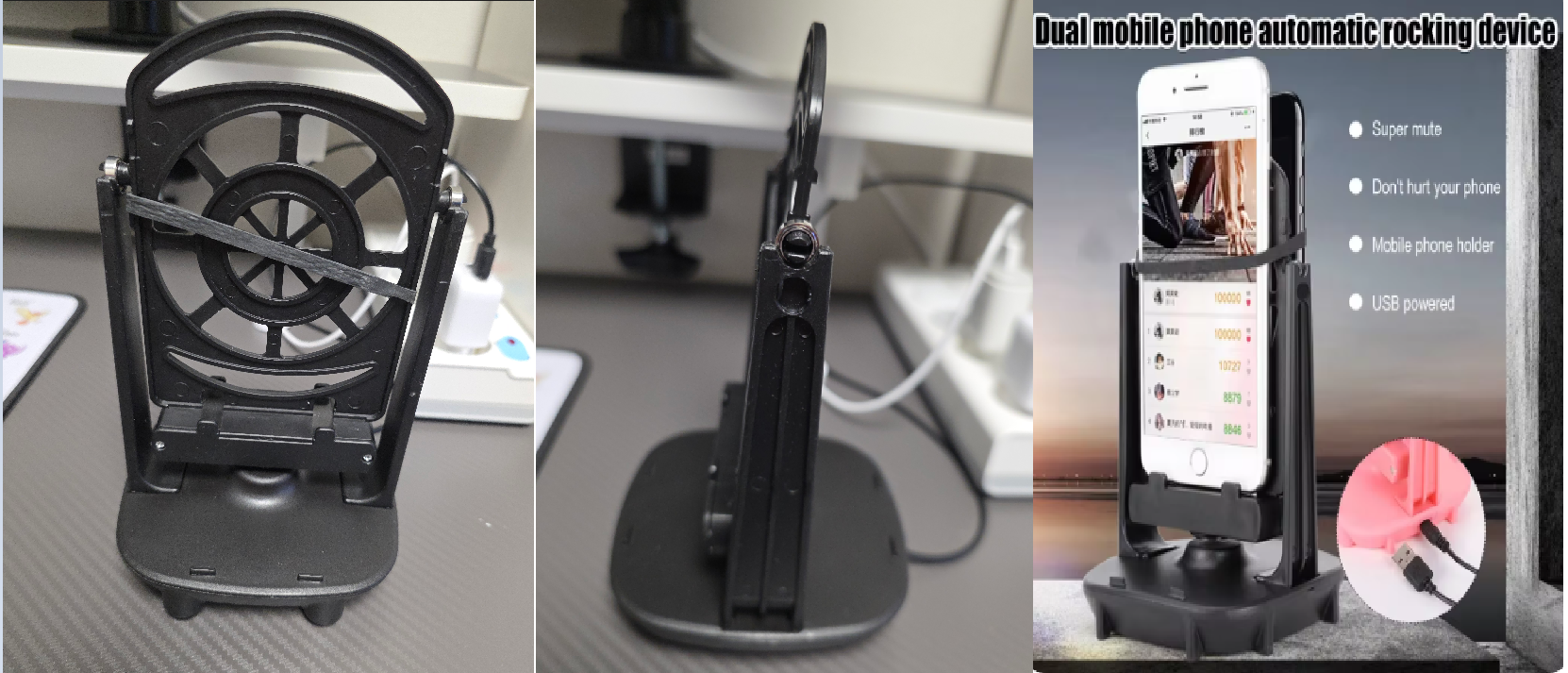

사용한  기계





https://ko.aliexpress.com/item/1005006998195745.html?spm=a2g0o.order_detail.order_detail_item.3.60835ccdqbpSXg&gatewayAdapt=glo2kor

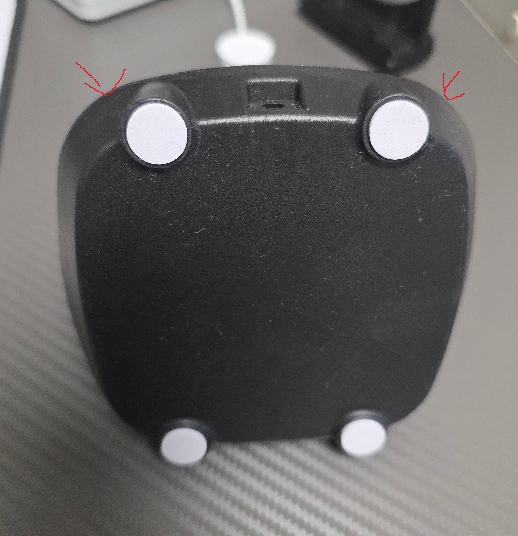

밑부분을 뜯어 버렸다.

뜯고 나니 알았는데  따로 분리 되는 제품이었다.



화살표 부분에 보면 줄 같은것이 보이는데 그 부분이 분리부분인거 같다.

















승압회로가 필요하여 예전에 구매해둔 부품을 찾았다.



CN6009라는 부품인데  알리에서 CN6009 검색하면 안나온다.  이제 안파나보다



알리에서 0dc - dc stepup 검색하면 비슷한 제품들이 나온다.



X6009 라는 제품을 사용해도 될 것 같다.



https://ko.aliexpress.com/item/32841619011.html?spm=a2g0o.productlist.main.2.74f84fb7a97DzH&algo_pvid=6755f6e2-7bec-41be-ab5e-dc2b18a9e4d5&pdp_ext_f=%7B%22order%22%3A%223%22%2C%22eval%22%3A%221%22%7D&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A32841619011%7C_p_origin_prod%3A













걷기 기계의 기존 선은 제거한다.

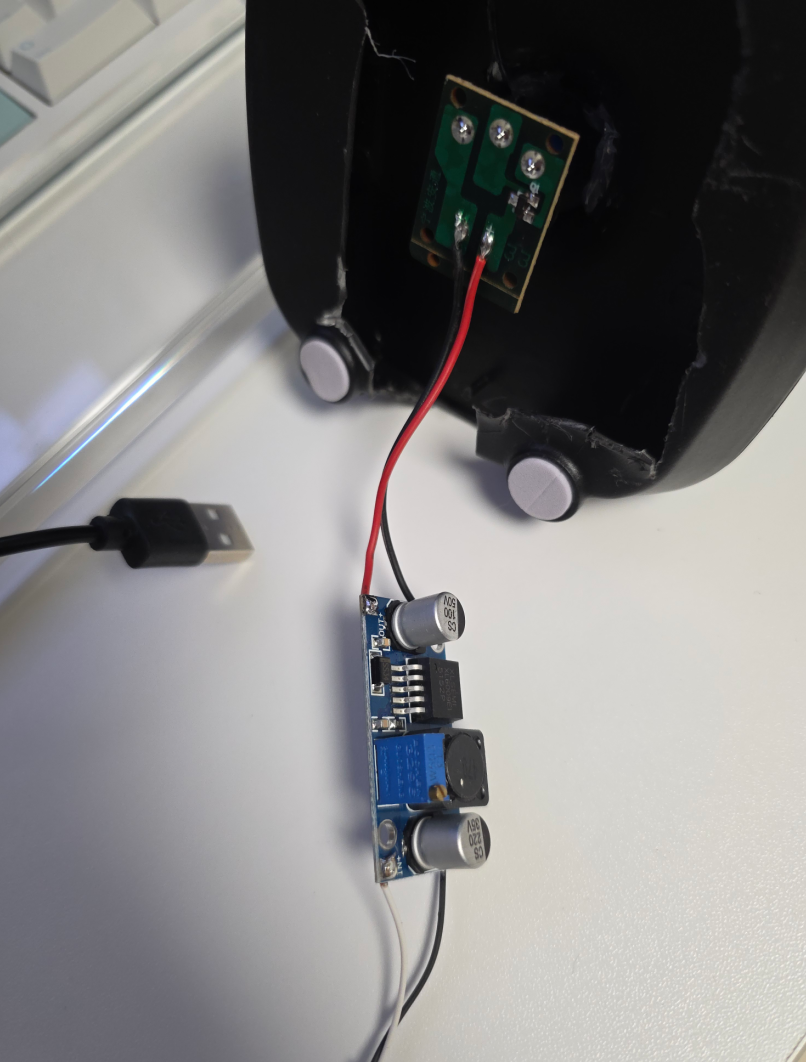

전원부분이랑 밑판 뜯은 걷기 기계의 회로에 연결해준다.

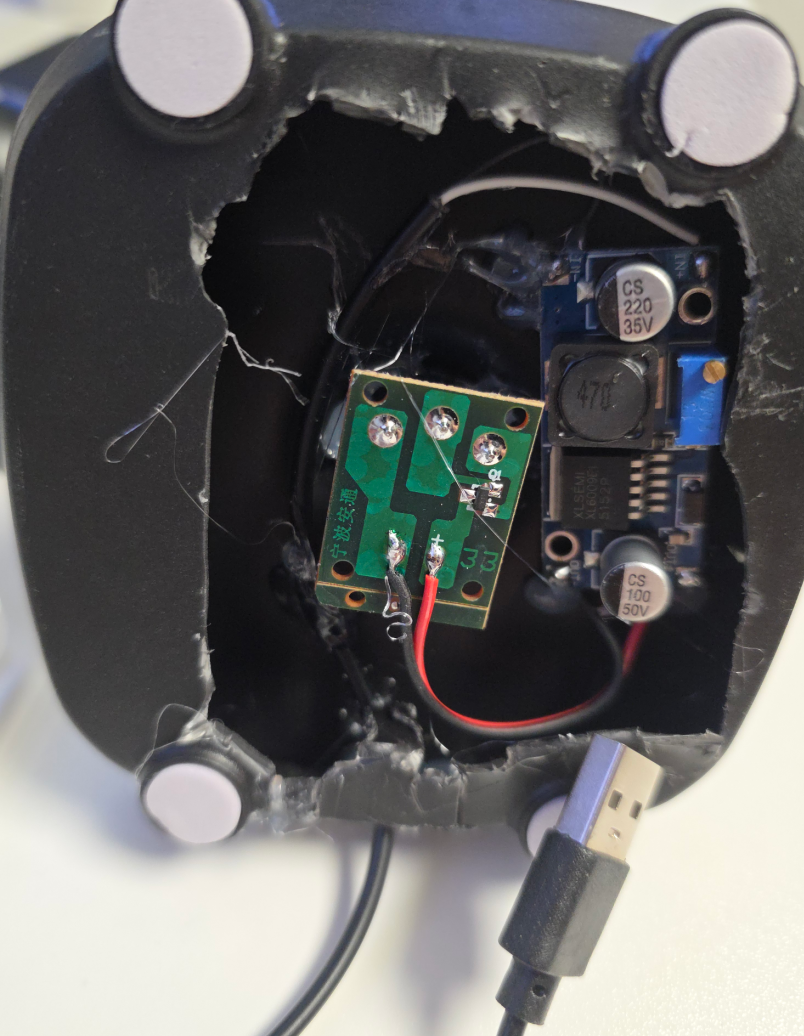

내부에 잘 집어넣고 글루건으로 고정한다.



전자석도 원래 밑판에 고정되어 있었으나 밑판을 뜯어버려 고정되지 않는다



그래서 글루건으로 고정하였다.







빨간 동그라미 부분을 돌리면 전압을 조절할 수 있다.



처음에 8v로 하니 잘 안되서 13v 로 맞춰서 사용중이다.



밑판은 그냥 뜯어둔 채로 사용한다.

















>









>









참고 : https://m.blog.naver.com/mk-02/221652503152
